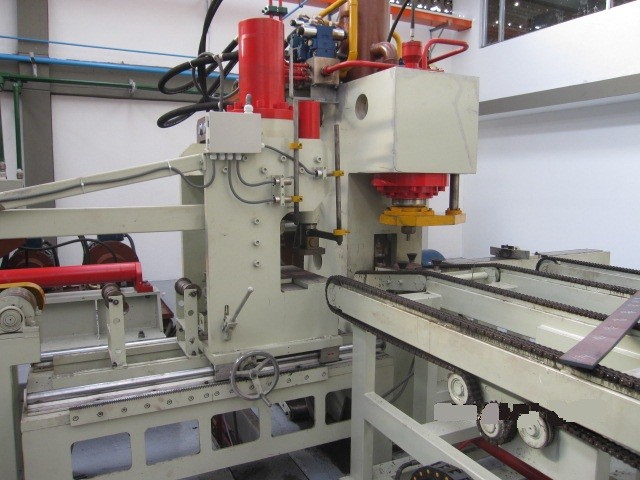

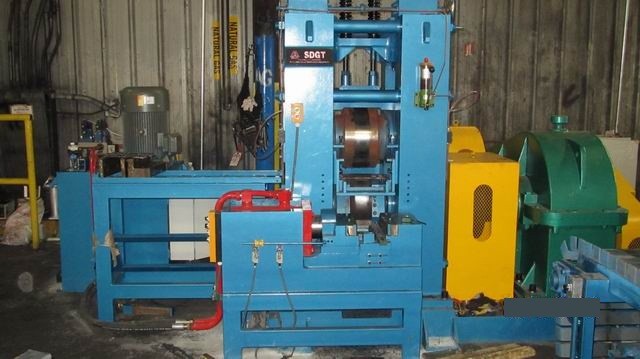

  • BZS Maquina para laminación de despalme parabólico

BZS Maquina para laminación de despalme parabólico (Rodillos impulsados por unidades mecánicas) Esta máquina mecánica de despalme parabólico está especialmente diseñada para despalmes parabólicos, especialmente para resortes de hojas para trabajo ligero y mediano, así como algunos tipos de resortes de hoja para trabajo pesado. Tiene la ventaja de un menor costo de inversión y un motor de menor capacidad para reducir los costos de trabajo, es fácil de operar y de fácil mantenimiento etc... El control del PLC hace que la laminación sea sin dado para despalmar los diferentes tipos de formas. Todo lo que hacemos es sólo cargar algunos parámetros en el ordenador.

Detalles

BZS Maquina para laminación de despalme parabólico

(Rodillos impulsados por unidades mecánicas)

Esta máquina mecánica de despalme parabólico está especialmente diseñada para despalmes parabólicos, especialmente para resortes de hojas para trabajo ligero y mediano, así como algunos tipos de resortes de hoja para trabajo pesado. Tiene la ventaja de un menor costo de inversión y un motor de menor capacidad para reducir los costos de trabajo, es fácil de operar y de fácil mantenimiento etc...

El control del PLC hace que la laminación sea sin dado para despalmar los diferentes tipos de formas. Todo lo que hacemos es sólo cargar algunos parámetros en el ordenador.

La servo válvula proporcional de Bosch es fiable y tiene funciones anti-partículas para evitar contaminación.

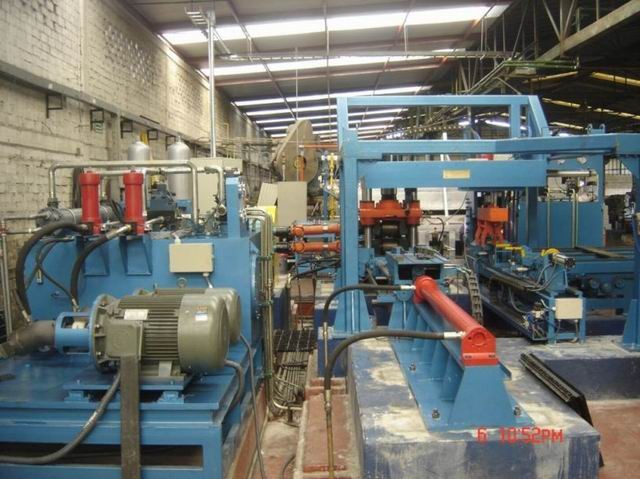

Para cumplir con diferentes requerimientos de los usuarios, ofrecemos la línea semiautomática o totalmente automática como opciones. La línea semiautomática básica sólo tiene un horno y un laminador.

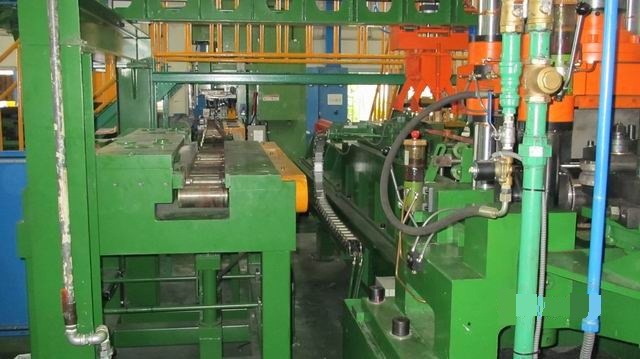

 La línea automática se podría añadir un cargador de horno, manipulador después del laminado, un dispositivo para enderezar, dispositivo de corte final, dispositivo de perforación, transportador de enfriamiento, dispositivo de apilamiento y así sucesivamente…

Los principales parámetros de la laminadora son:

1
Max. Fuerza de laminado Horizontal
980KN
2
Max. Fuerza de laminado Vertical
100KN
3
Diámetro útil de los rodillos horizontales
∮200-∮180mm
4
Diámetro útil de los rodillos verticales
∮120-∮100mm
5
Velocidad de los rodillos horizontales
30rpm
6
Max. Espesor de solera
60mm
7
Min. Espesor antes del laminado
5mm
8
Max. Ancho de solera antes del laminado
120mm
9
Min. Ancho de solera antes del laminado
40mm
10
Largo de la solera antes del laminado
2500-780mm
11
Max. Longitud de laminado de la hoja
1300mm
12
Tolerancia de espesor laminado
＜±0.15mm
13
Tolerancia de ancho laminado
＜±0.50mm
14
Eficiencia de laminado
2 pasos
≤ 35seg p/lado


3 pasos
≤ 45seg p/lado


4 pasos
≤ 55seg p/lado
15
Potencia del motor del sistema de laminado
37KW
16
Potencia del motor de la unidad hidráulica
30KW*2



Horno de calentamiento de puntas (extremos)

Horno para Maquina para laminación parabólico


1
Tamaño de la cámara (mm)
5800 ×2300 ×1640mm (L×W×H)
2
Max. Capacidad del horno
3 pzas/min (hoja estándar 16*90*500mm)
3
Largo efectivo de calentamiento
200~900mm
4
Temperatura de calentamiento
900~1000°C
5
Precisión en el control de temperatura
±10°C (Controlado automáticamente)
6
Tipo de Combustible
LP o Gas natural
7
Forma de carga
Carga por vigas caminantes
8
Quemadores
KromSchroder
9
El control de la temperatura se realiza de dos maneras

A.       Termopar (Dispositivo de medición principal)
B.       Pirómetro infrarrojo (TXCHTSF) (dispositivo de medición secundaria)
10
Controlador de Temperatura
SHIMADEN, serie SR93.
