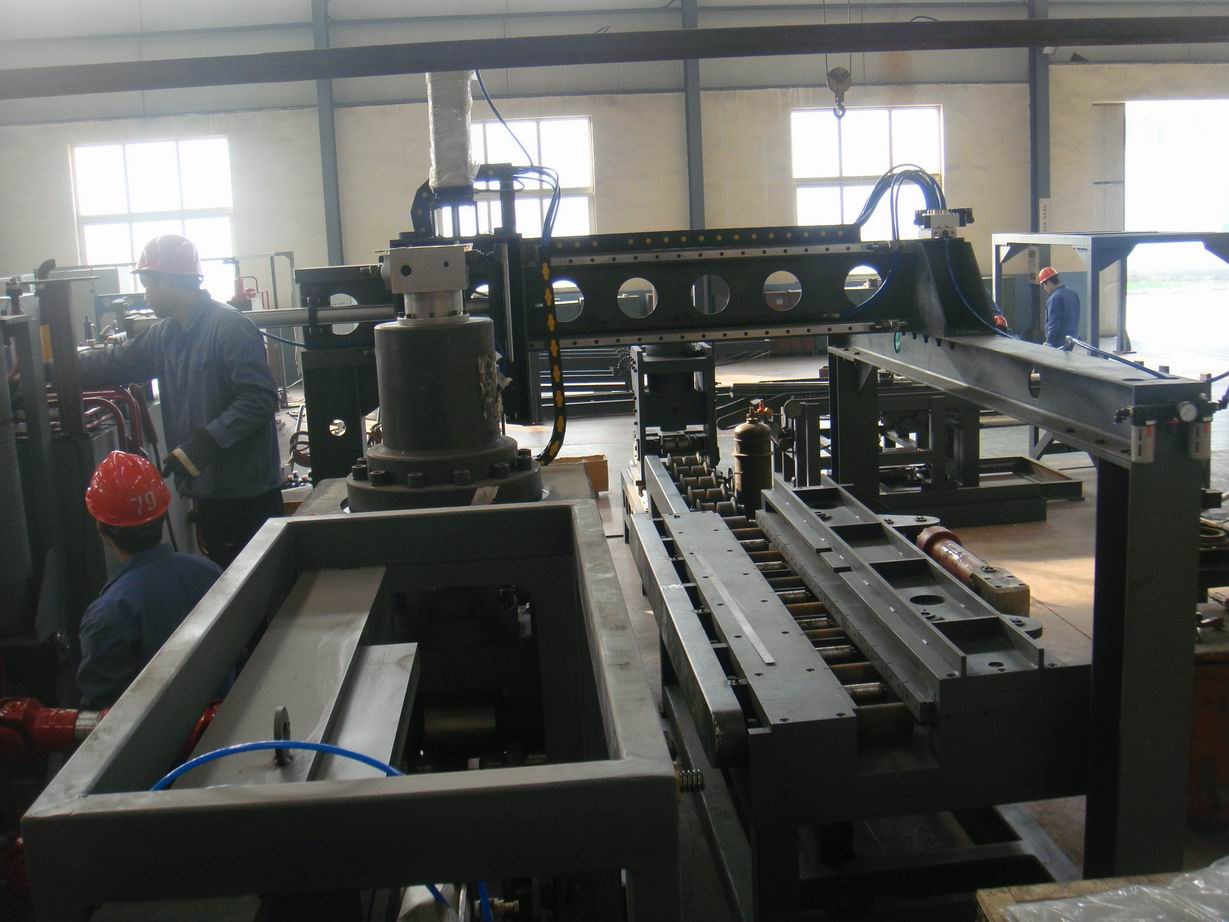

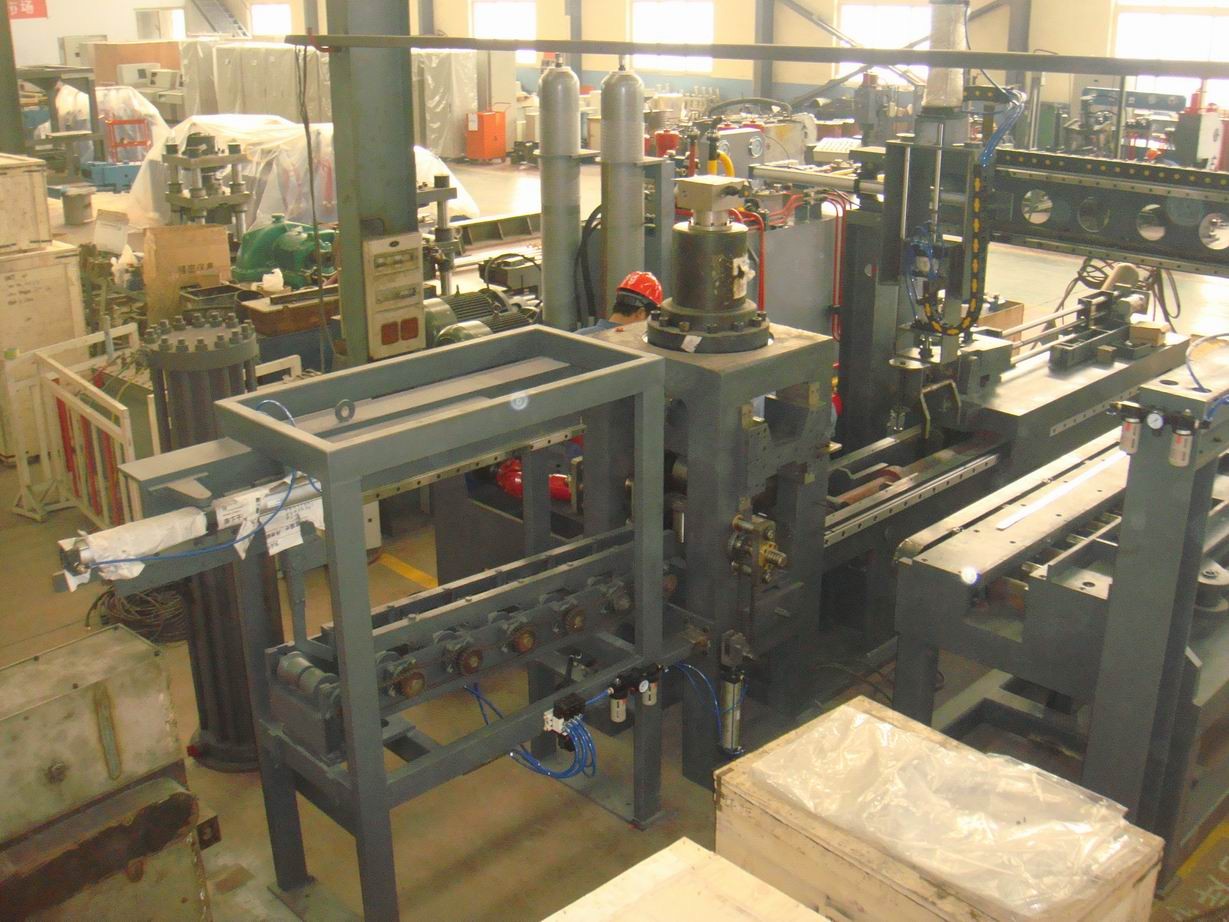

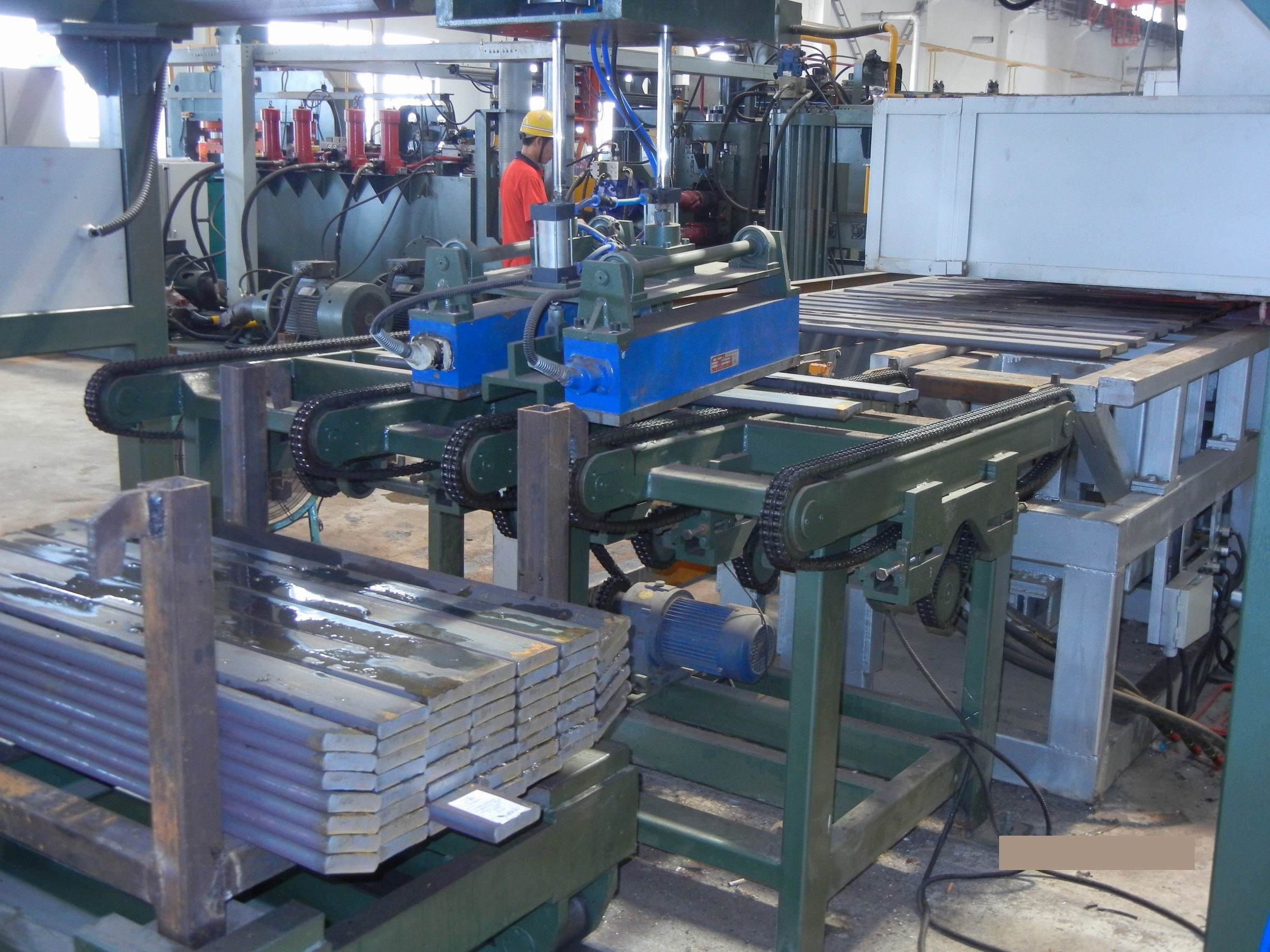

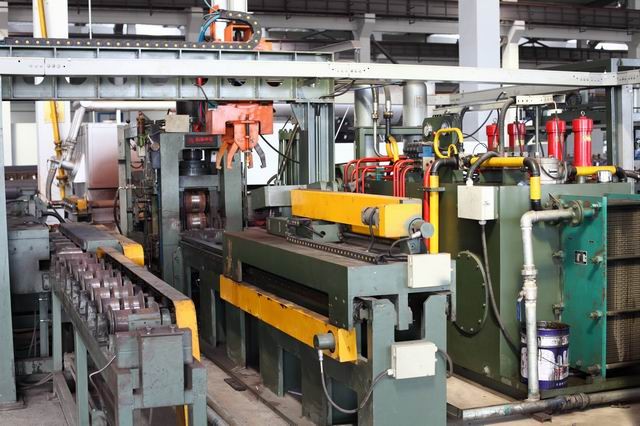

  • BZN Maquina Hidráulica para laminado de despalme parabólico

BZN Maquina Hidráulica para laminado de despalme parabólico

Detalles

BZN Maquina Hidráulica para laminado de despalme parabólico

Parámetros principales de la Maquina laminadora parabólica

1
Max. Capacidad del rodillo horizontal
76 T
2
Diámetro de trabajo del rodillo horizontal
200~180mm
3
Diámetro de trabajo del rodillo vertical
120~100mm
4
Velocidad del laminado (despalme)
500mm/Segundo
5
Velocidad de Ralentí (Distancia/Revoluciones Mínimas)
1000mm/Segundo
6
Espesor antes del laminado
Espesor mínimo después del laminado
Rango de ancho de hoja
10~60mm
5mm
45~120mm
7
Largo de la hoja antes del laminado
Largo de la hoja después del laminado
Largo Max. de laminado de cada extremo de hoja.
780~2200mm
800~2500mm
1300mm
8
Tolerancia del laminado (despalme)
(±0.15mm Espesor)
(±0.5mm Ancho )
9
Eficiencia de laminado para un largo aproximado de 1000mm
4 pasos ≤25 seg.
10
Potencia de los motores
4*37Kw
11
Max. Carrera del cilindro del carro cargador
1700mm
12
Relación del Max. Despalme por milímetro. (Espesor laminado vs largo)
1：4
13
Válvula proporcional
BOSCH
14
Componentes hidráulicos
Rexroth Series, made in China
15
Componentes hidráulicos principales
Schneider
16
PLC
Siemens S7300


Horno de calentamiento de puntas (extremos)

Horno para Maquina de laminación parabólico


1
Tamaño de la cámara (mm)
5800 ×2300 ×1640mm (L×W×H)
2
Max. Capacidad del horno
3 pzas/min (hoja estándar 16*90*500mm)
3
Largo efectivo de calentamiento
200~900mm
4
Temperatura de calentamiento
900~1000°C
5
Precisión en el control de temperatura
±10°C (Controlado automáticamente)
6
Tipo de Combustible
LP o Gas natural
7
Forma de carga
Carga por vigas caminantes
8
Quemadores
KromSchroder
9
El control de la temperatura se realiza de dos maneras

A.       Termopar (Dispositivo de medición principal)
B.       Pirómetro infrarrojo (TXCHTSF) (dispositivo de medición secundaria)
10
Controlador de Temperatura
SHIMADEN, serie SR93.
