  • Máquina roladora de ojos Semiautomática

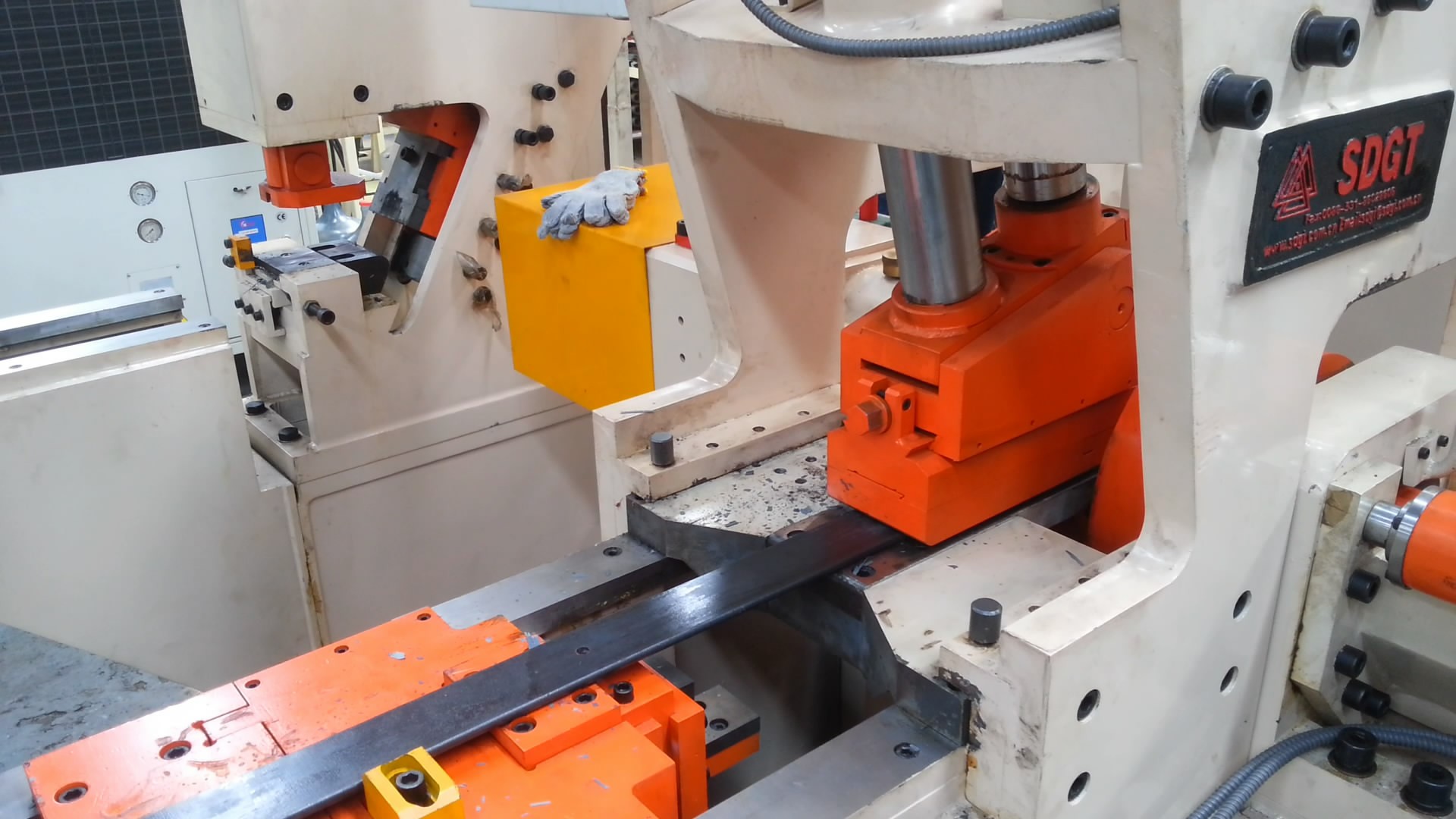

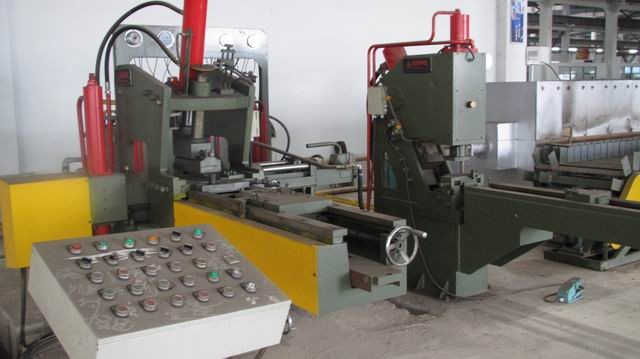

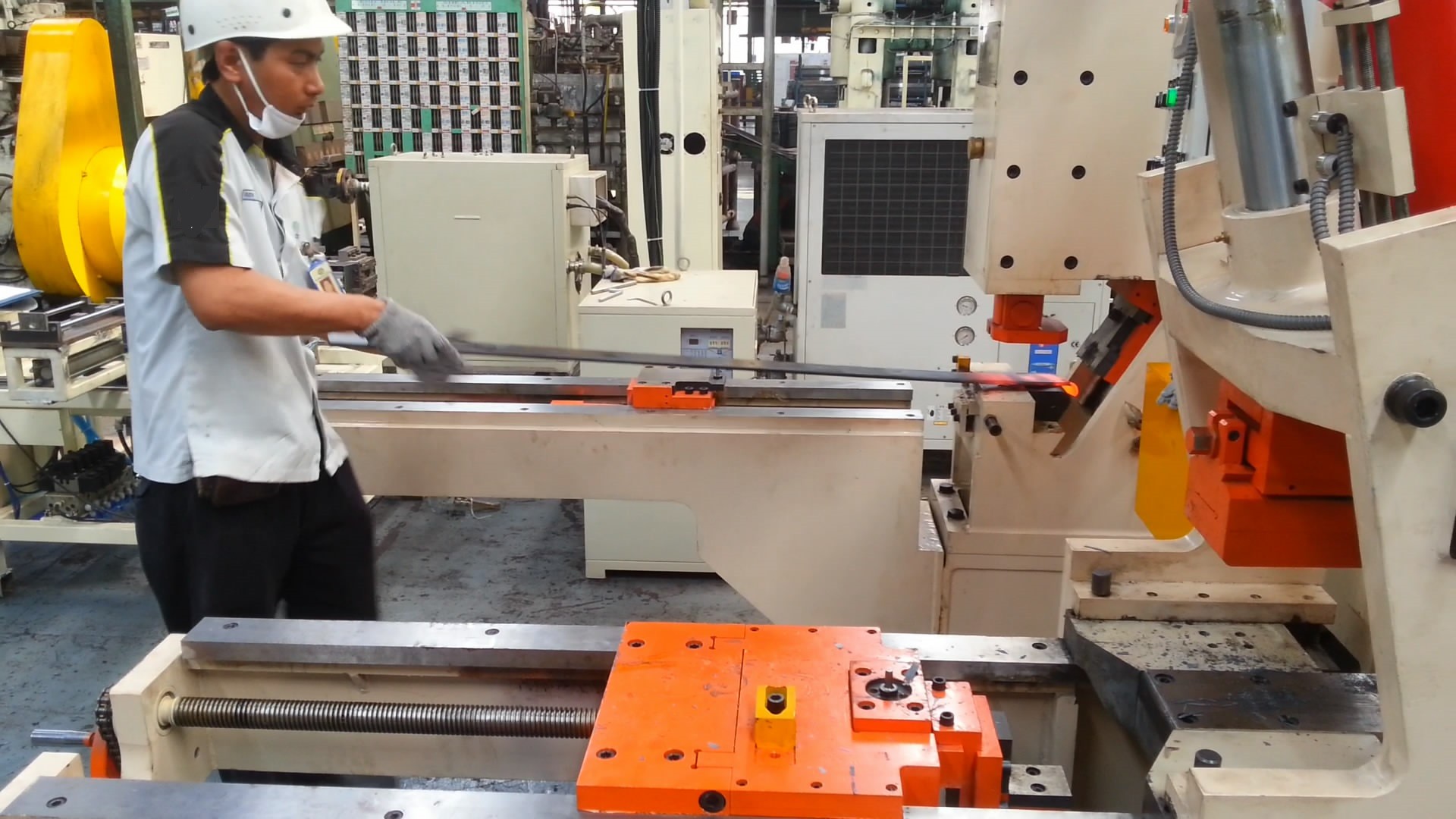

Máquina roladora de ojos Semiautomática (ER2, ER2F and ER3F)

Detalles

Máquina roladora de ojos Semiautomática(ER2, ER2F and ER3F)

Principales parámetros de la Maquina

Diámetro Teórico
ER2
ER2F
ER3F
Espesor de solera
6-25mm
6-25mm
6-25mm
Ancho de solera
40-120mm
40-120mm
40-120mm
Mínimo diámetro de ojos
20mm
20mm
20mm
Máximo diámetro de ojos
∮70mm
(Envolvente: ∮95mm)
∮75mm
(Envolvente: ∮130mm)
∮130mm
(Envolvente: ∮150mm)
Distancia entre ojos
940-2000mm
660-2100mm
660-2100mm
Paralelismo de ojos
≤ 1%
≤ 1%
≤ 1%
Perpendicularidad de ojo
≤ 1%
≤ 1%
≤ 1%
Tolerancia en el diámetro interior del ojo.
 (D/T＞2,
D:Diametro interno del ojo
T: Espesor de la hoja)
≤ 0.3mm

≤ 0.3mm


≤ 0.3mm

Productividad
≥4 ojos/min
≥4 ojos/min
≥4 ojos/min
Tipos de ojos
Ojo Redondo, ¼ de Ojo,
¾ de ojo,
Ganchos (doblez)
Envolventes de ojos:

Envolvente completo tipo normal.
Envolvente tipo Berlín ó Radial.

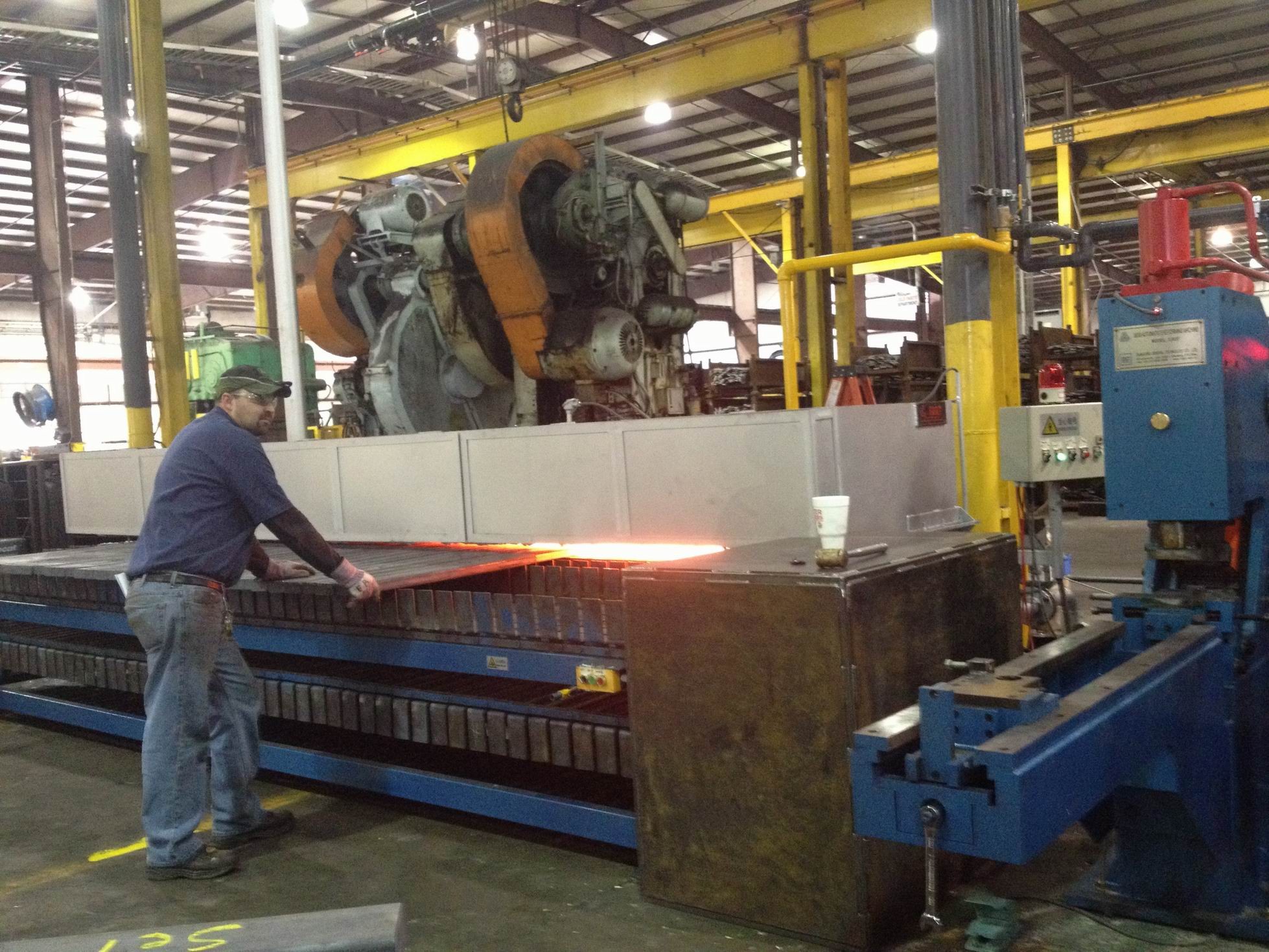

Horno de puntas para maquina roladora de ojos.
Principales parámetros del horno. (Puede ser personalizado)


Tamaño de la Cámara (mm)
5000 ×350 ×300mm (L×W×H)
Contorno (mm)
5440 ×1070 ×1410mm (L×W×H)
Tamaño de transportador (mm)
6000x1000x850mm(L×W×H)
Dirección del transportador
Opera de izquierda a derecha
Tipo de Combustible
Gas Natural o LP
Temperatura de trabajo
≤1100℃
Transportador en el interior del horno con material de acero inoxidable (Cr25Ni20)
Otras partes del transportador son con acero de solera para resorte.
Tolerancia de temperatura ±10℃, Control automático de temperatura
Eficiencia
Dos quemadores
≤ 7.5 Segundos por punta de Hoja (Con Dos quemadores) al calendar una sección de 15L×90W×150H (mm)
