  • Línea de Tratamiento Térmico.

Línea de Tratamiento Térmico.

Detalles

Línea de Tratamiento Térmico.

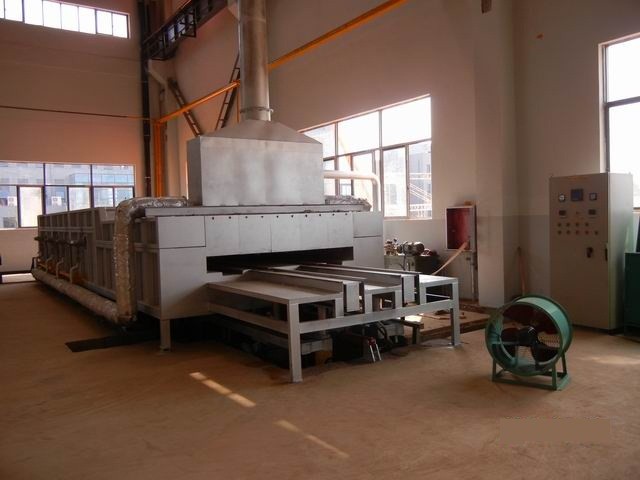

Horno de Temple
Principales parámetros del horno de temple.

Especificación de las hojas.:           Largo: 250～2000mm
Espesor : 6～25mm
 Ancho: 45～120mm
Hoja Estándar: 20x90x1500mm
Tipo de combustible:                    Gas LP
Presión de Gas:           3000-5000Pa
Tamaño de cámara (L*W*H) : 9150mm×2200mm×650mm/350mm
Este horno tiene un segmento de precalentamiento y un segmento de calentado.
La altura del segmento de precalentamiento es de 350 mm. La altura de la cámara de calentamiento es de 650 mm.
Medida general del contorno
（mm）(L*W*H)

Altura del sótano
11650×3950×3300mm（desde el piso hasta la boca del intercambiador de aire caliente）

 1000mm
Temperatura nominal de trabajo
1100mm
Cantidad de quemadores
8, situados a dos lados.
Control de Temperatura
Control de temperatura en dos segmentos separados
Tolerancia de control
≤10º C
Instrumento de control de temperatura Tipo Series SR, hecho en Japón.
Capacidad
≥2.5tons/h
（hoja estándar: 20x90x1500mm）
2 vigas caminantes. Distancia entre vigas
780mm
Consumo de Combustible
40-45Kg GASLP/ton de resortes (Valor calórico de 1Kg GAS LP es10000Kcal)
Las vigas caminantes usan un Control PLC OMRON

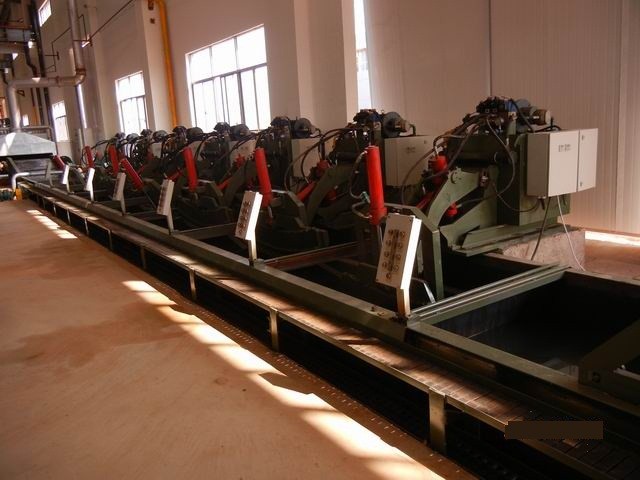

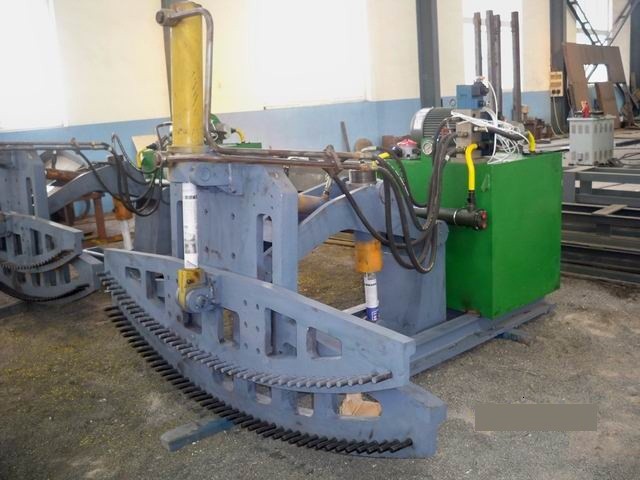

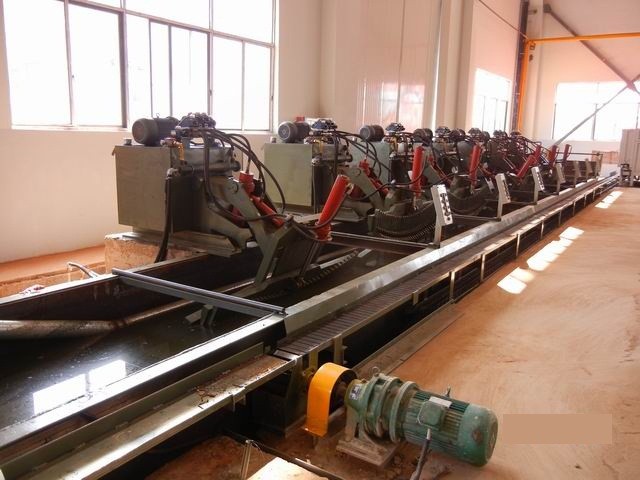

Maquina de Temple (formado de arco libre) y sistema transportador

Todo el sistema incluye un transportador de cadena en el tanque de temple, reductor, formador, transportador de cadena para hojas calientes entre el horno y el tanque de temple, etc.

 Principales parámetros del la Maquina de temple y formado de arco:

Presión nominal del sistema
６Mpa
Fuerza de formado
≥３０KN
Dimensión Máxima de las hojas.
CHJ-2000: 1900mm×160mm×25mm      Max. Arco libre: 260mm
CHJ-1800: 1700mm×160mm×25mm      Max. Arco libre: 260mm
La unidad Hidráulica está equipada con enfriador, la temperatura del aceite es menos de
55º C continuamente trabajando.
 La unidad hidráulica está equipada con válvula Serie Rexroth, de Beijing
La estructura es placa soldada. Material usado Q235.
Cuando la maquina se apaga, la hoja caliente cae automáticamente al tanque de aceite.
Máxima altura libre
350mm
Altura a la punta del los dedos pisadores (MORDAZA)
180mm
Control PLC Siemens separados para cada unidad de formado y temple.

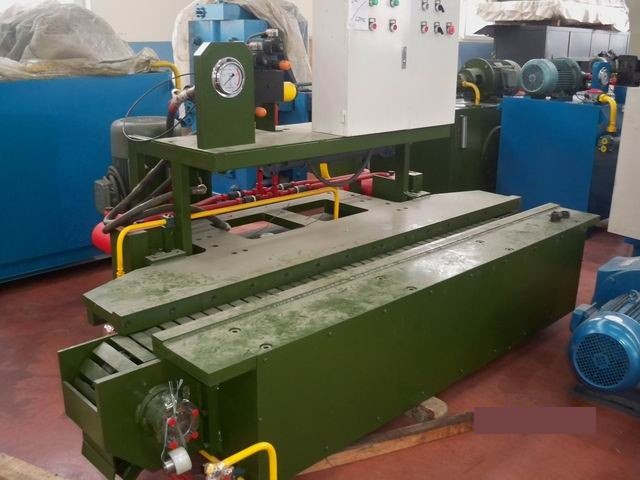

Maquina de temple con equipo de enderezado
Parámetros técnicos principales:

Esta máquina está conectada al transportador y se utiliza para enderezar las hojas en caliente en la línea de tratamiento térmico.
Para la maquina enderezadora, Hay dos tipos de transportador opcionales: Transportador de cadena ó Transportador de rodillos.
El ancho de paso máximo de la máquina es de 180 mm.
Controlado por sistema hidráulico
Fuerza máxima de enderezado
15 T
Dimensión de la hoja caliente
Largo Máximo 2000mm（2200mm es opcional）
Rango de Espesor             10~30mm
Velocidad de transportador
60~100m/min ajustable
Largo del transportador
3000mm( Puede ser extendido a 5000mm)
Altura de trabajo
400mm (Puede ser cambiado a los requerimientos de los usuarios )
Potencia
11kw

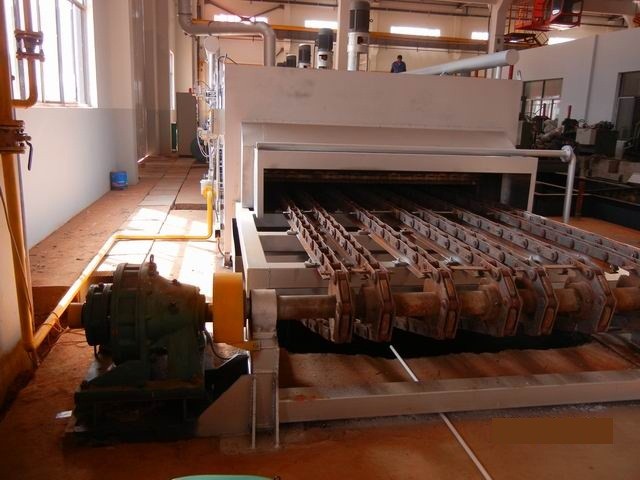

 Horno de Revenido
Parámetros técnicos principales:

Dimensión de la cabina
10000×2200×650/350mm
Dimensión general del contorno
14100×2840×1920mm
Largo máximo de la hoja
2100mm
Espesor Máximo de la hoja
30mm
Máxima temperatura de trabajo
≤700º C
Tolerancia del control de temperatura
±5º C
Velocidad del transportador de cadena
50～220 mm/min
Eficiencia
≥2 Ton por hora
(1500x90×15 como estándar)
Tipo de Combustible
Gas Natural
Consumo de combustible
25 Nm3/t
Tipo de enfriamiento a la salida
Aspersión de agua
Cantidad de quemadores
8 pzas
Cantidad de controladores de temperatura
4 pzas
Video-registrador para la curva de temperatura
1 juego de 4 canales
La Chimenea estándar para la extracción de humos es de 10 metros
