Maquina de granallado bajo tensión (Stress peening)
Maquina de granallado bajo tensión (Stress peening) Con un diseño especial, podemos adaptar la maquina con 2, 3 o hasta 4 turbinas La línea de granallado bajo tensión consiste en: 1. Maquina principal de granallado que cuenta con 3 turbinas de granallado. (Puede adaptarse con 2 ó 4 turbinas a su elección) 2. Prensas y sistema de transportadores A． Prensa de 20 Ton en zona de carga (Disponibles en15 ó 30 Ton ) B． Transportador de la zona de carga C． Transportador de la zona de descarga D． Prensa de 20 Ton en zona de descarga (Disponibles en15 ó 30 Ton ) E． Transportador entre la prensa de carga y descarga 3. Los dispositivos para sostener las hojas flexionadas son de acero de resorte, (Opcional en Mn13 con costo adicional) 4. Colector de polvos
Detalles
Maquina de granallado bajo tensión (Stress peening)
Con un diseño especial, podemos adaptar la maquina con 2, 3 o hasta 4 turbinas

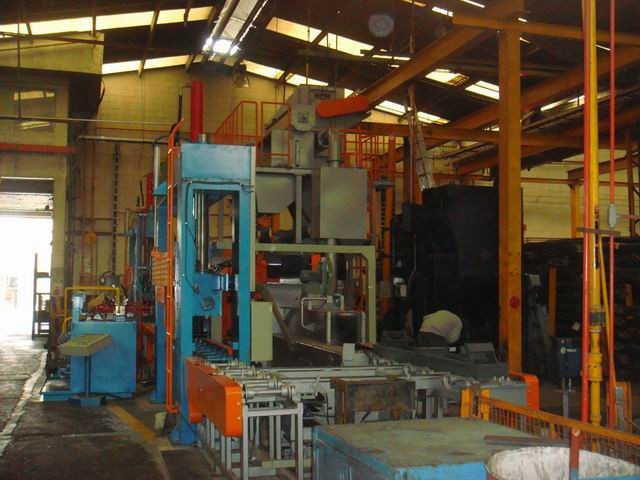

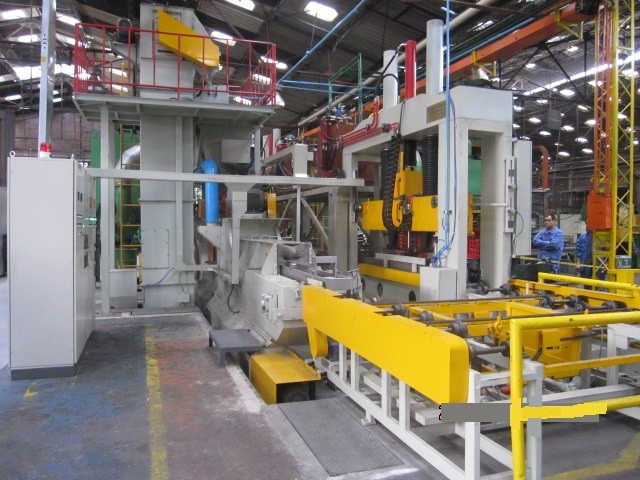

La línea de granallado bajo tensión consiste en:
1. Maquina principal de granallado que cuenta con 3 turbinas de granallado. (Puede adaptarse con 2 ó 4 turbinas a su elección)

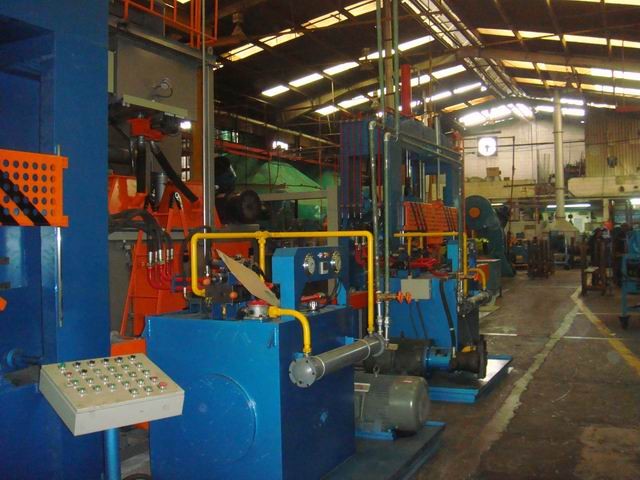

2. Prensas y sistema de transportadores

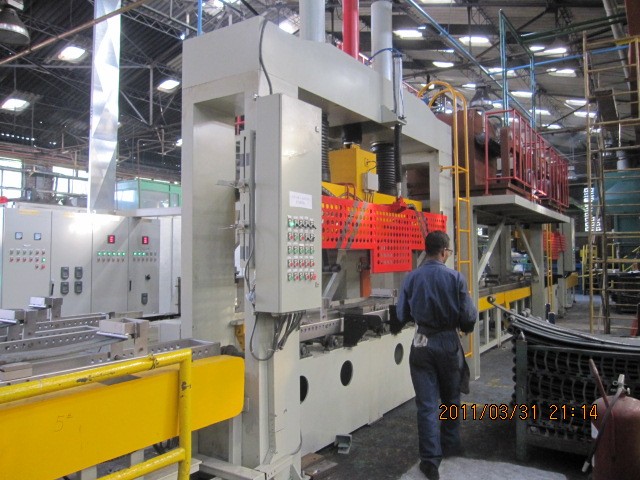

A． Prensa de 20 Ton en zona de carga (Disponibles en15 ó 30 Ton )
B． Transportador de la zona de carga
C． Transportador de la zona de descarga
D． Prensa de 20 Ton en zona de descarga (Disponibles en15 ó 30 Ton )
E． Transportador entre la prensa de carga y descarga
3. Los dispositivos para sostener las hojas flexionadas son de acero de resorte, (Opcional en Mn13 con costo adicional)

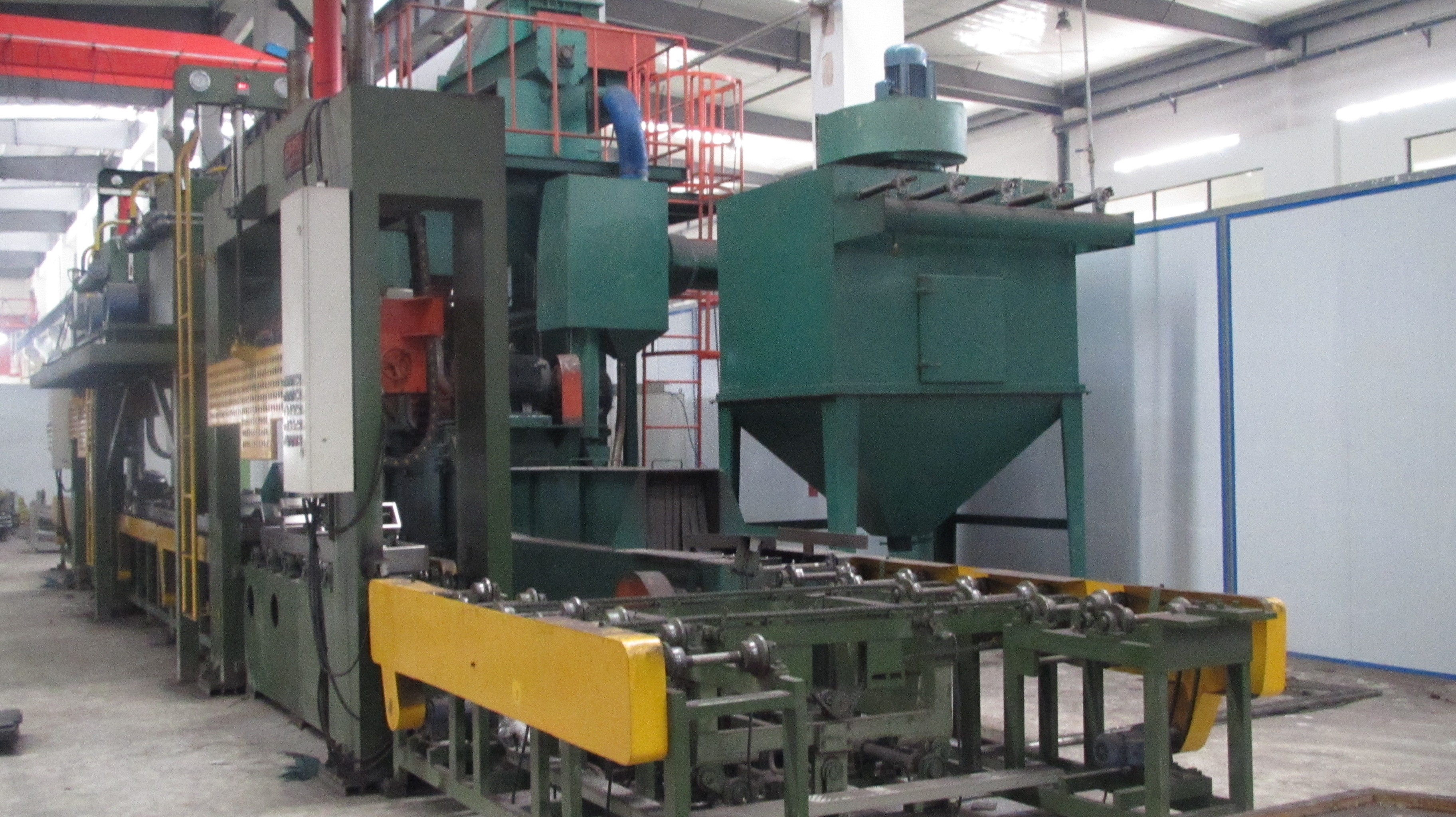

4. Colector de polvos
Datos principales de la máquina de granallado bajo tensión
|
1
|
Dimensión de la línea
|
18m(L)×8m(W)×5.5m(H) y 1.5m bajo piso ( Las dimisiones no incluyen el colector de polvos el cual se encuentra fuera de la planta)
|
|
2
|
Cantidad de turbinas
|
3 turbinas ( tipo: SPENCE, 180-5RA u otras)
|
|
3
|
Tamaño de granalla
|
S390 diámetro Standard 1.0 mm Malla # 18 SAE-J444
|
|
4
|
Intensidad (bajo tensión)
|
Almen C = 0,008” +/- 0,002” (Velocidad ≤ 4m/min)
|
|
5
|
Cobertura en la cara de tensión
|
≥98%
|
|
6
|
Ancho del transportador
|
240~260mm
|
|
7
|
Tipo de transportador dentro de la cabina
|
Cadena cubierta con placas
|
|
8
|
Velocidad del transportador
|
1~6m/Min (ajustable)
|
|
9
|
Potencia total de motores
|
150kw Aprox.
|
|
10
|
Forma de carga de hojas en prensa
|
Manual
|
|
11
|
Forma de descarga de hojas
de la prensa
|
Manual
|
|
12
|
Forma de prensado para fijar la hoja en dispositivo (bajo estrés)
|
Automático
|
|
13
|
Descarga de prensa para liberar la hoja del dispositivo (sin estrés)
|
Automático
|
|
14
|
Movimiento de dispositivos entre las estaciones
|
Automático
|
|
15
|
Máxima carrera de cilindros de la prensa.
|
700mm
|
|
16
|
Largo de los dispositivos para hojas (carros mordaza)
|
2400 mm
|
|
17
|
El tiempo de ciclo “Takt time” es menos de 35 segundos. (Eso significa que de cada 35 segundos, hay un dispositivo que pasa a la misma posición. Cuando el trabajador carga de forma manual la hoja en el dispositivo , este tiempo se encuentra relacionado con el rendimiento de cada operador.
|
|
|
18
|
Para hojas con un ancho menor a 90mm, dos hojas pueden ser cargadas a la vez.
Para las hojas con ancho mayores a 90mm solo se puede una hoja por dispositivo.
|
|
