产品描述

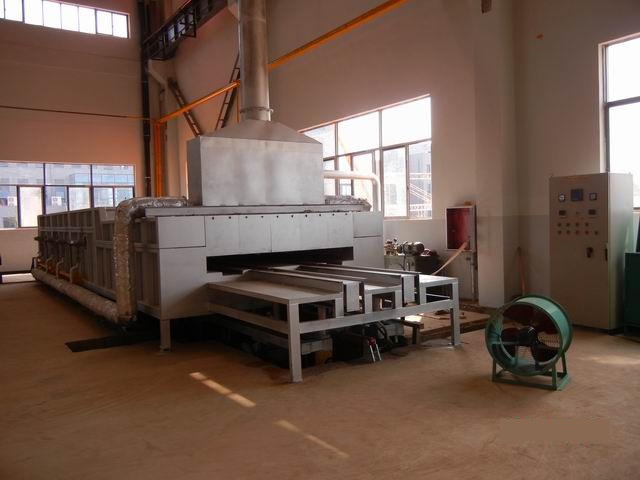

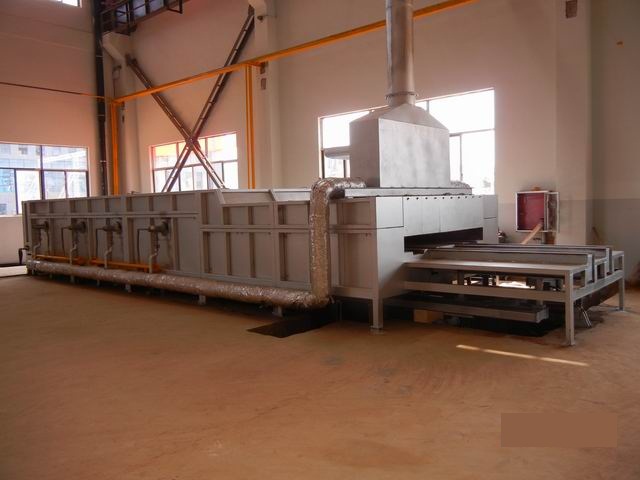

淬火炉
淬火炉技术参数：
|
簧片尺寸： 长度: 250～2000mm
厚度 : 6～25mm
宽度: 45～120mm 标准片: 20x90x1500mm
|
||
|
燃料: LPG 燃气压力: 3000-5000Pa
|
||
|
炉膛有效尺寸（长*宽*高）:9150mm×2200mm×650mm/350mm，该炉子分预热区和加热区。预热区的高度是350mm,加热区的高度是650mm.
|
||
|
外形尺寸（长*宽*高）
|
11650×3950×3300mm（从地面到热交换口的高度），地下高度1000mm
|
|
|
额定工作温度
|
1100℃
|
|
|
烧嘴数量
|
8个, 位于两侧，侧烧。
|
|
|
温度控制
|
两区分别控温
|
|
|
温控精度
|
≤１０℃.
|
|
|
采用日本SR 系列智能温控仪。
|
||
|
加热能力
|
≥2.5t/h（standard leaf: 20x90x1500mm）
|
|
|
2根步进梁，步进梁间距
|
780mm
|
|
|
燃料消耗
|
40-45Kg 石油液化气/顿板簧（1公斤 LPG 的热值是10000Kcal)
|
|
|
欧姆龙的PLC来控制步进梁的动作。
|
||

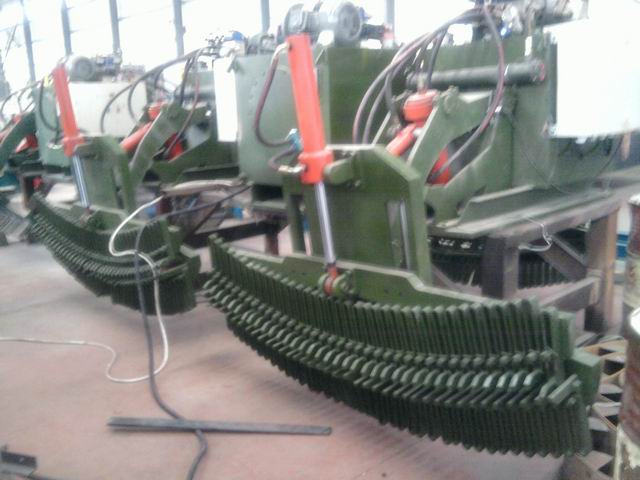

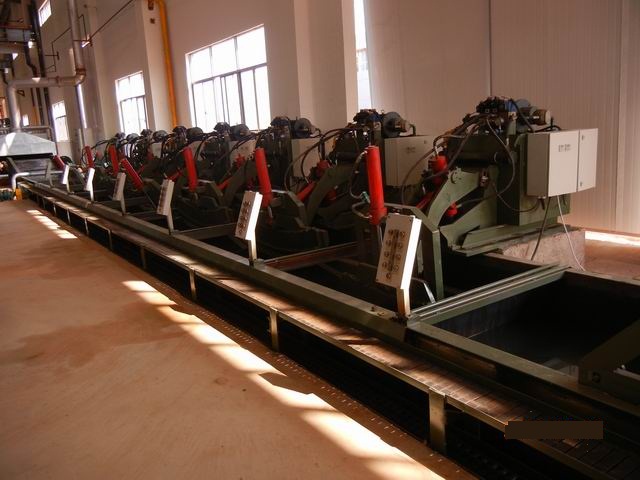

淬火机（弧高成型机）和传输装置
传输装置包括了有槽内的输送链，减速机，主轴，炉子和淬火机之间的输送链条等。
淬火机技术参数
|
Rated system pressure额定系统压力
|
６MPa
|
|
forming force成型力
|
≥３０kN
|
|
最大簧片尺寸
CHJ-2000: 1900mm×160mm×25mm 最大弧高：260mm
CHJ-1800: 1700mm×160mm×25mm 最大弧高：260mm
|
|
|
液压站配有冷却器，持续工作油温低于55℃。液压阀是力士乐系列北京产。
|
|
|
架体是金属板焊接结构，材料是Q235。
|
|
|
断电后，热簧片自动掉到油槽里。
|
|
|
最大开口高度
|
350mm
|
|
顶齿高度
|
180mm
|
|
每台淬火机都配有单独的西门子PLC来控制。
|
|
配有校直机的淬火机
主要技术参数
|
该设备用于热处理线上的热簧片校直，与热片输送链相连接。
|
|
|
两种输送方式供选择：链条式和辊道式。
|
|
|
最大可通过簧片宽度是180mm。
|
|
|
液压驱动
|
|
|
最大校直力
|
15Ton
|
|
热簧片尺寸
最大长度： 2000mm（2200mm is on option）
厚度范围： 10~30mm
|
|
|
传送速度
|
60~100米/分，速度可调
|
|
传送长度
|
3米，可以延伸到5米。
|
|
操作高度
|
0.4米（可以根据客户要求进行调整）
|
|
功率
|
11kw
|

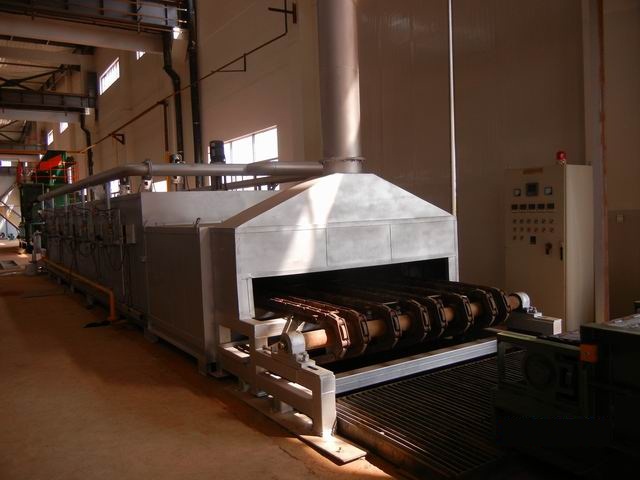

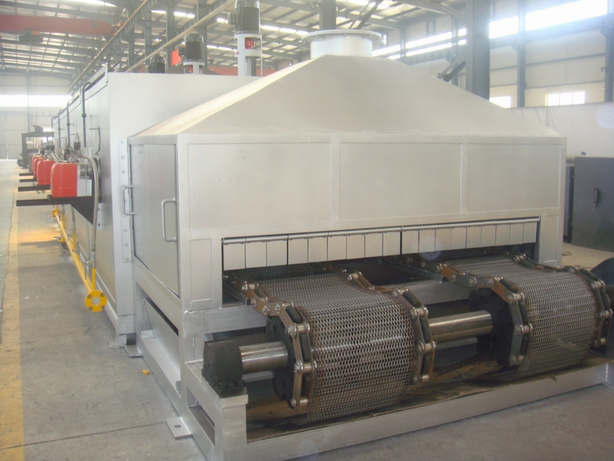

回火炉
主要技术参数
|
炉膛尺寸
|
10000×2200×650/350mm
|
|
外形尺寸
|
14100×2840×1920mm
|
|
最大簧片长度
|
2100mm
|
|
最大簧片厚度
|
30mm
|
|
最高工作温度
|
≤700℃
|
|
温控公差
|
±5℃
|
|
输送链输送速度
|
50～220 mm/min
|
|
效率
|
≥2 吨/小时 (标准片1500x90×15 )
|
|
燃料
|
天然气
|
|
燃料消耗
|
25 Nm3/t
|
|
冷却方式
|
水淋式
|
|
烧嘴数量
|
8 个
|
|
温度控制器的数量
|
4 个
|
|
温度曲线无纸记录仪
|
4通道1台
|
|
标准的除尘烟筒是从排气口10米。
|
|
