半自动卷耳机

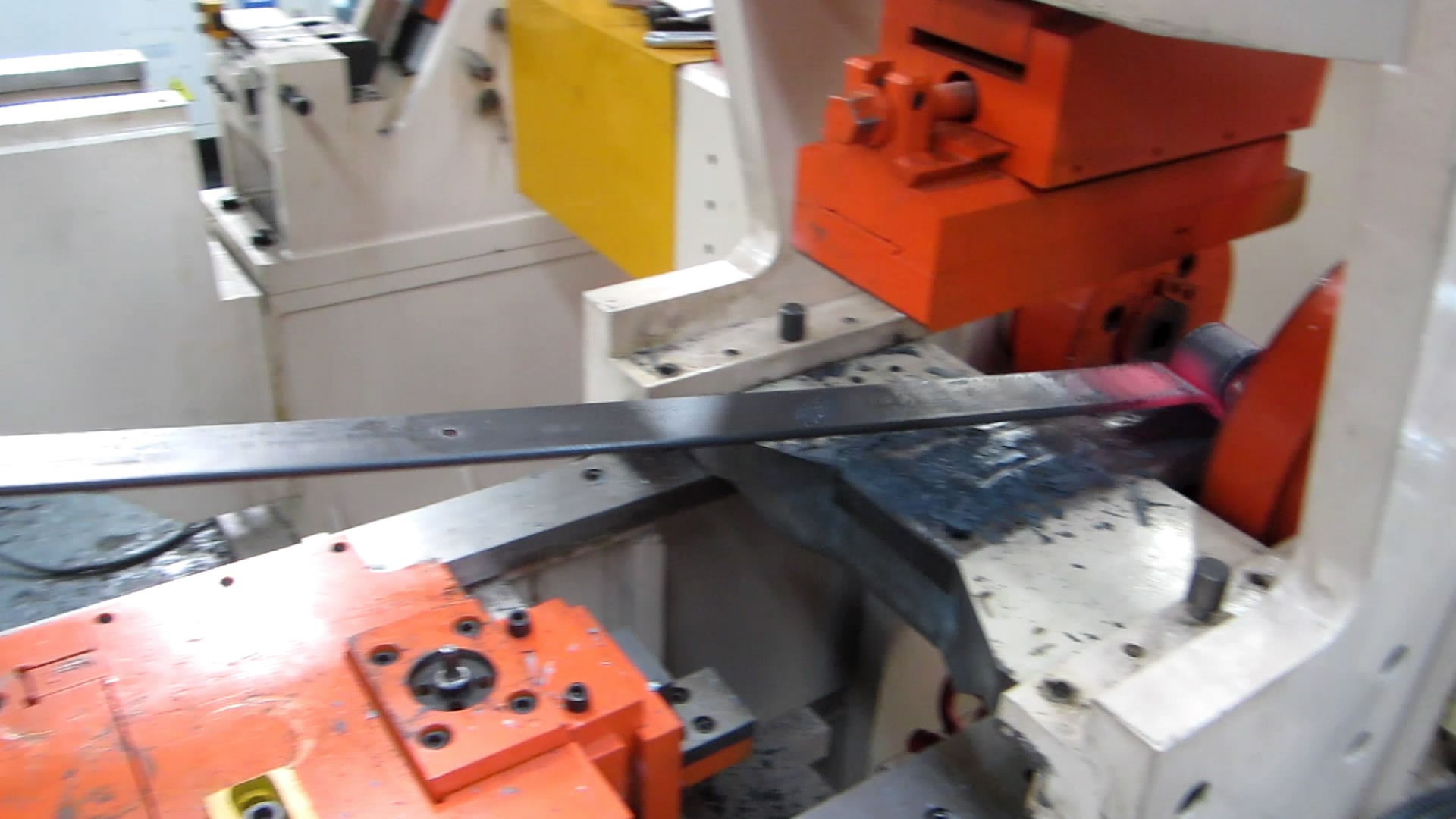

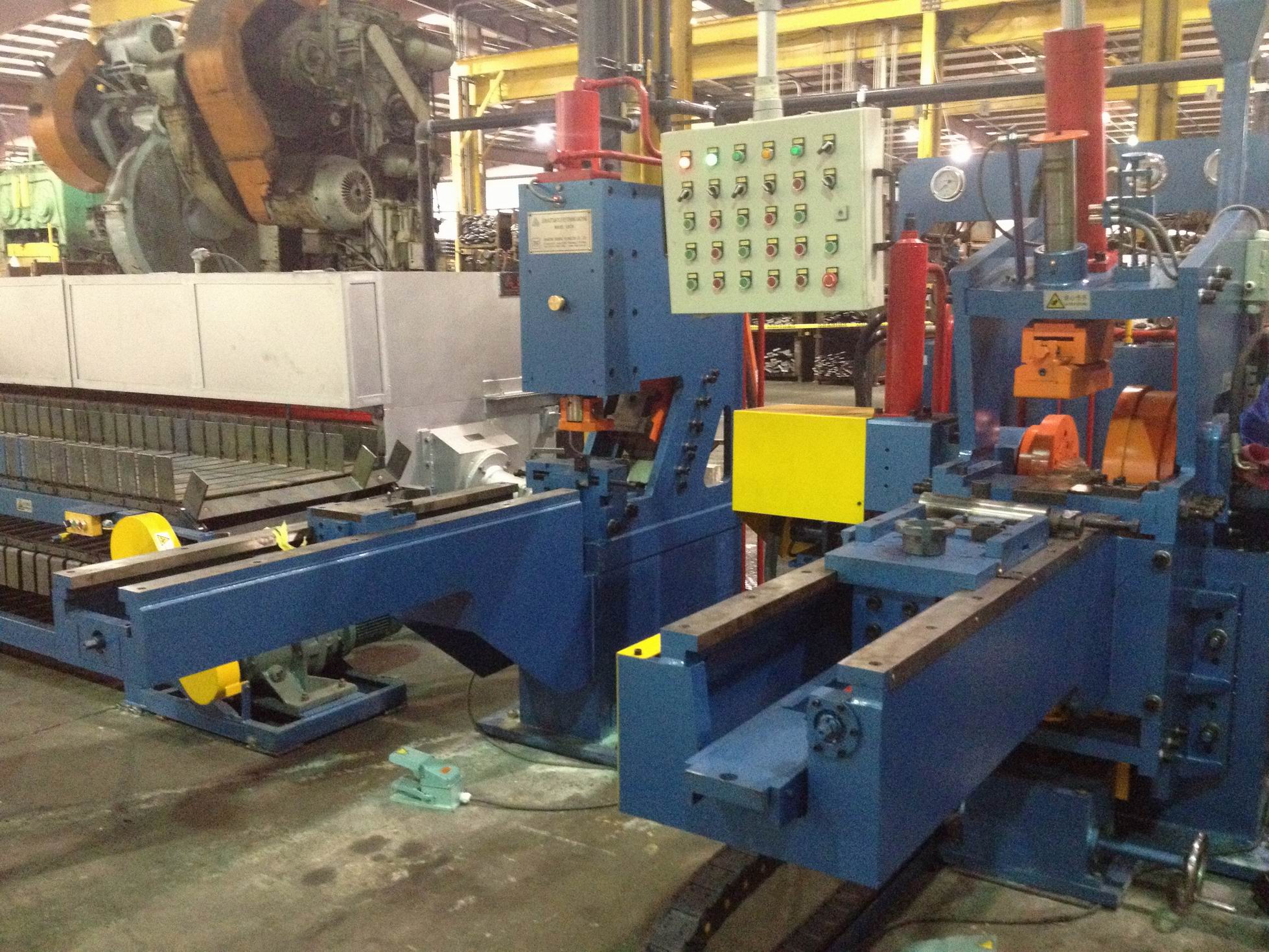

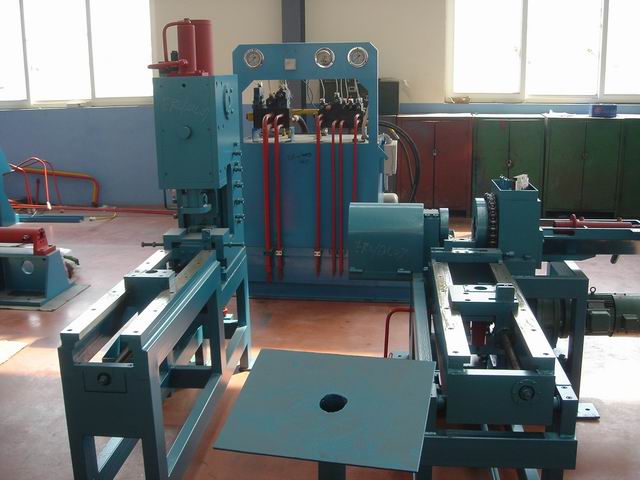

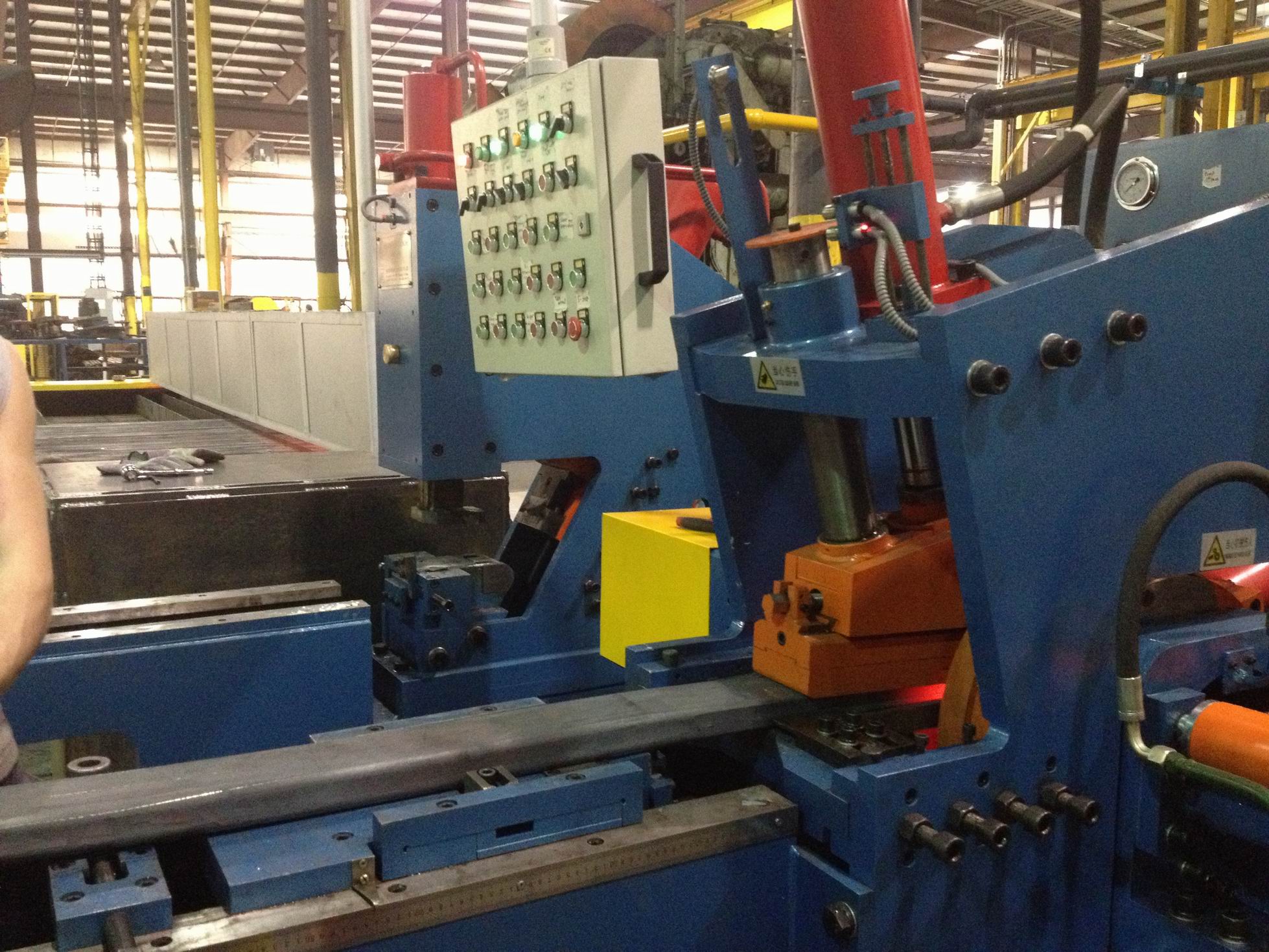

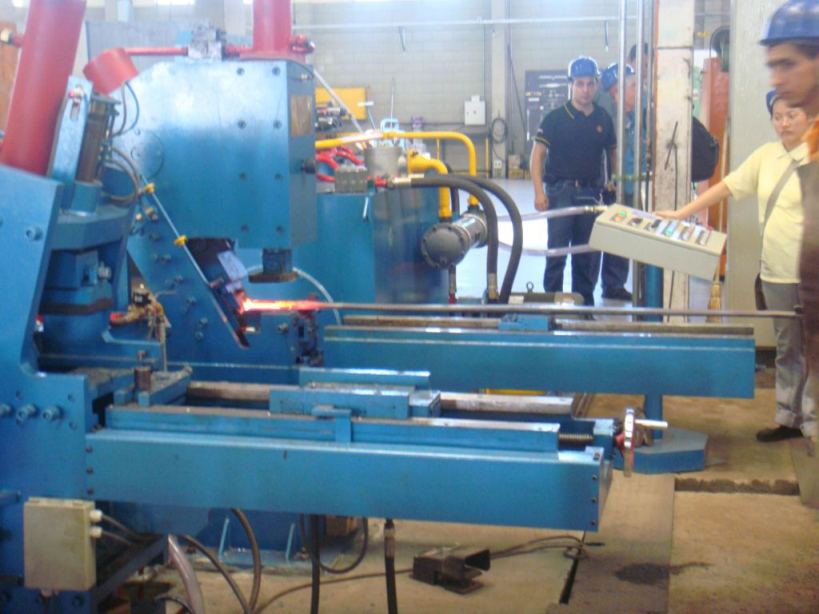

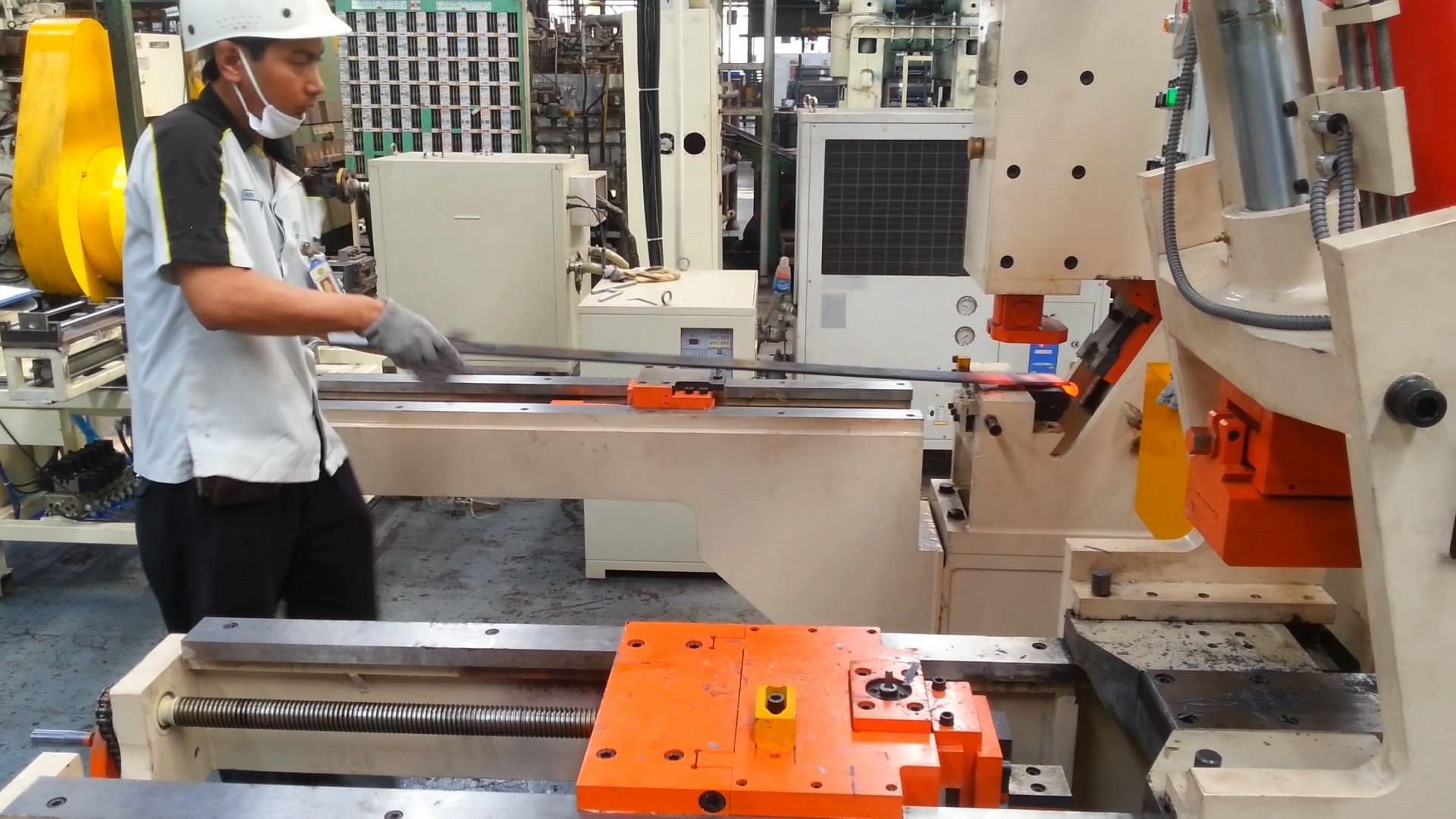

ER2型双工位半自动卷耳机是我公司在全自动卷耳机基础上，开发的用于钢板弹簧耳部成形的专用设备。 本设备分切头及卷耳两工位利用液压系统提供动力完成切头动作，卷耳臂旋转由电机驱动；板簧定位采用板簧中心孔定位或后端定位(定位方式由用户确定)；材料搬移及定位均由人工完成。 ER2型双工位半自动卷耳机主要由以下部分组成： 1）液压切头机 2）卷耳机构 3）液压站 4）电控系统
产品描述
半自动卷耳机（ER2,ER2F, ER3F）
主要技术参数：
|
技术参数
|
ER2
|
ER2F
|
ER3F
|
|
钢板厚度
|
6-25mm
|
6-25mm
|
6-25mm
|
|
钢板宽度
|
40-120mm
|
44-120mm
|
40-120mm
|
|
最小耳孔内经
|
20mm
|
20mm
|
20mm
|
|
最大耳孔内经
|
∮70mm
(wrapper:∮95mm)
|
∮75mm
(wrapper:∮130mm)
|
∮130mm
(wrapper:∮150mm)
|
|
两耳间距
|
940-2000mm
|
660-2100mm
|
660-2100mm
|
|
耳孔平行度
|
≤ 1%
|
≤ 1%
|
≤ 1%
|
|
两耳垂直度
|
≤ 1%
|
≤ 1%
|
≤ 1%
|
|
耳孔内经公差（D/T＞2,D:内经，T:厚度）
|
≤ 0.3mm
|
≤ 0.3mm
|
≤ 0.3mm
|
|
生产率
|
≥4 eyes/min
|
≥4 eyes/min
|
≥4 eyes/min
|
|
耳型
|
圆耳，1/4耳，3/4耳，弯钩
|
包耳：全包耳，柏林包耳
圆耳：上卷圆耳，柏林耳
|
|

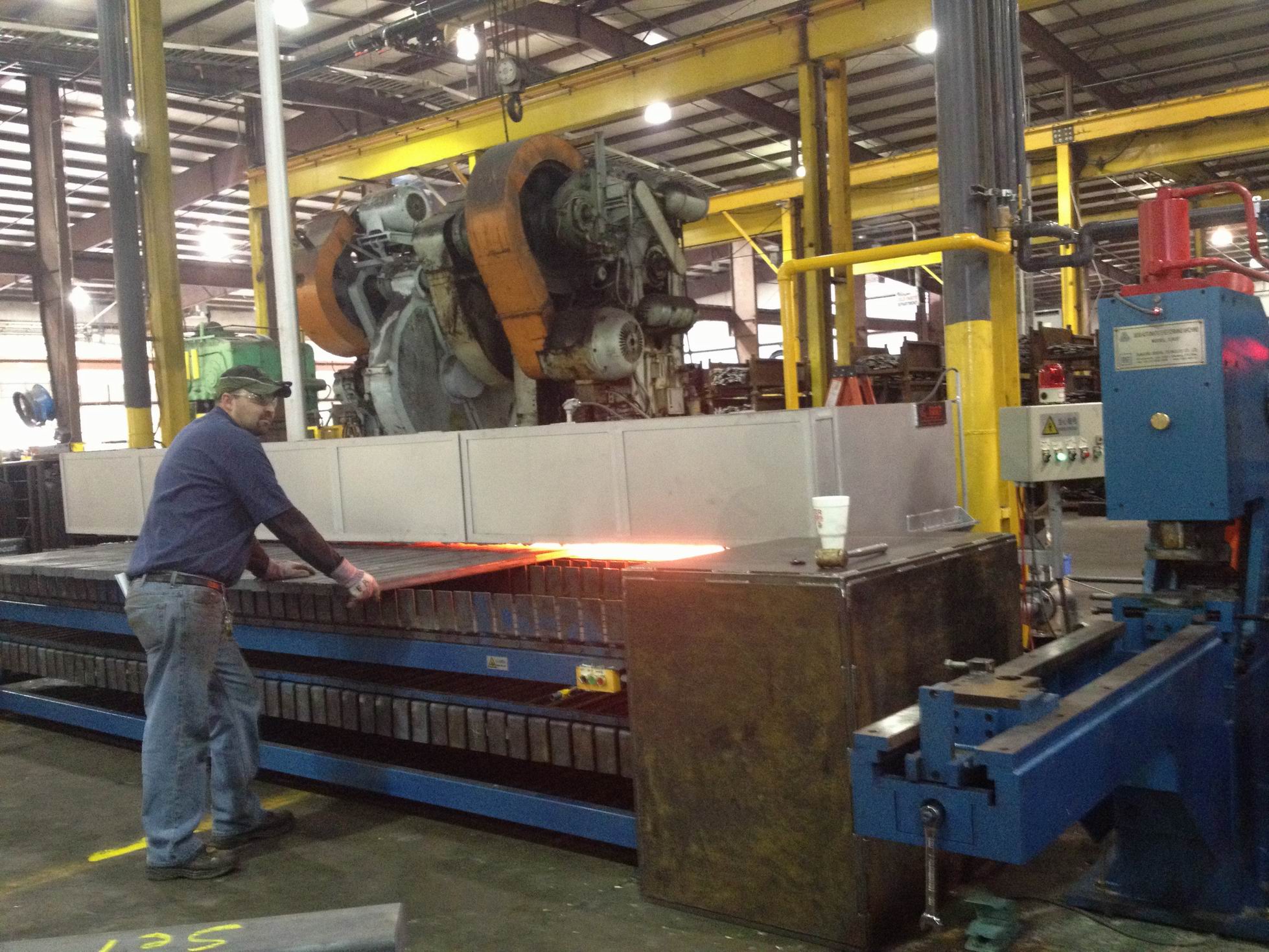

卷耳机端部加热炉
主要技术参数（可以根据客户要求定制）
|
1
|
炉膛尺寸
|
5000 ×350 ×300mm (L×W×H)
|
|
|
2
|
炉子外形尺寸
|
5440 ×1070 ×1410mm (L×W×H)
|
|
|
3
|
输送链尺寸
|
6000x1000x850(L×W×H)
|
|
|
4
|
输送方向
|
operate from left to right
|
|
|
5
|
燃料
|
Natural gas or LPG
|
|
|
6
|
工作温度
|
≤1100℃
|
|
|
7
|
炉子内的输送链材料是不锈钢Cr25Ni20，其余部件是普通弹簧钢
|
||
|
8
|
温控精度：
|
±10℃, 自动温控.
|
|
|
9
|
效率:
|
≤ 7.5秒/头（两个烧嘴）簧片标准：15T×90W×150Lmm
|
|
