Poste : Home > Nos produits > Fabrique de machines pour ressort à lames > BZS laminoir parabolique
Details

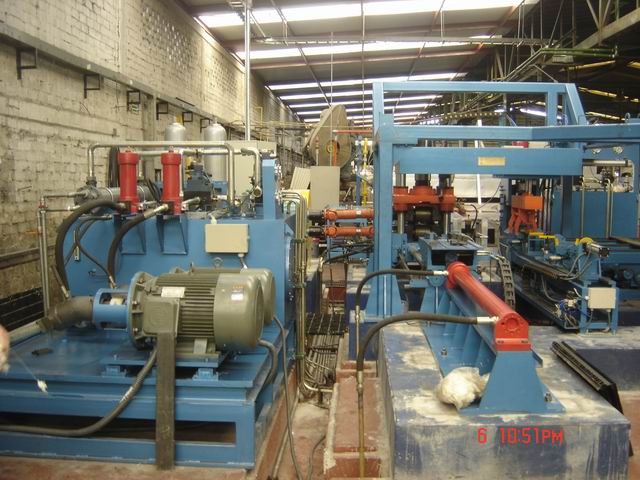

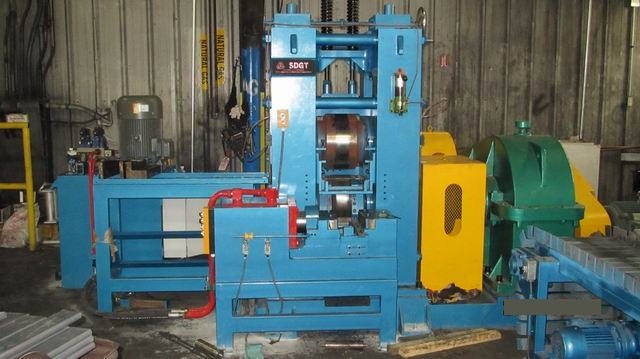

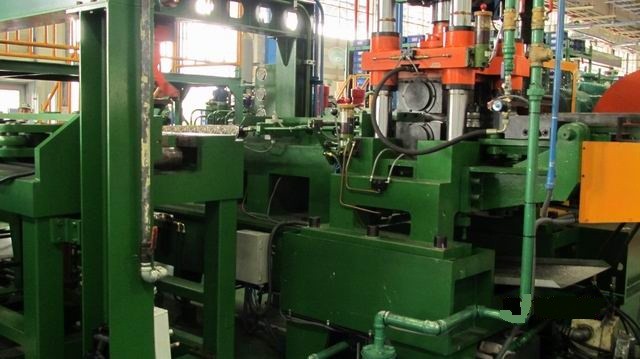

BZS laminoir parabolique (les cylindres fonctionnent mécaniquement)
Cette machine de laminage parabolique à conduite mécanique est spécialement conçue pour laminer des lames légères, moyennes, aussi bien que des lames lourdes, elle présente l’avantage d’un cout d’investissement bas; petit moteur et cout de fabrication bas, facile à manœuvrer et facile à entretenir. Le tableau de commande et de contrôle, exécute le laminage et differents profils sans matrice de laminage, il s’agit d’introduire quelques paramètres dans le computer et laisser marcher.

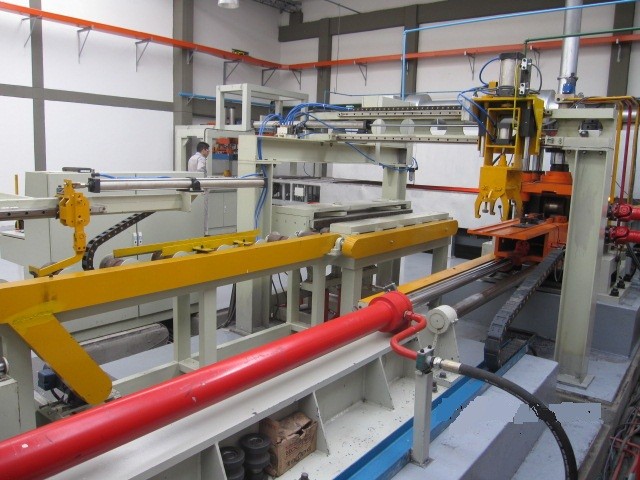

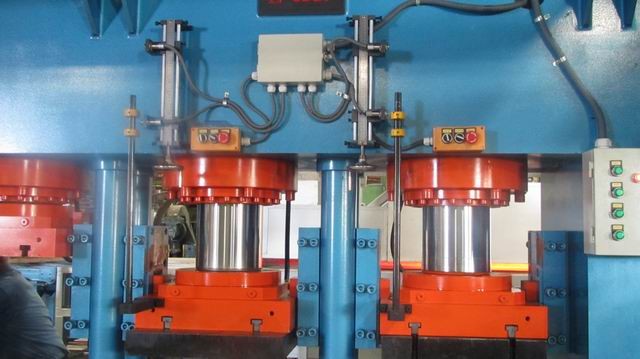

Pour répondre aux spécifications de l’utilisateur, nous offrons en option des lignes semi-automatique ou complètement automatique, composées d’un four de chauffe et un laminoir ; pour l’automatiser, il faut rajouter un chargeur de lames pour four, un manipulateur après laminage, une presse de correction, une presse de découpage des extrémités des, accessoires de poinçonnage à chaud, un tapis convoyeur pour refroidissement des lames,une table de déchargement des lames, etc….
Principales caractéristiques du laminoir
|
1
|
force horizontale max de laminage
|
980KN
|
|
|
2
|
Force verticale max de laminage
|
100KN
|
|
|
3
|
Diamètre horizontal utile des cylindres
|
∮200-∮180mm
|
|
|
4
|
Diamètre vertical utile des cylindres
|
∮120-∮100mm
|
|
|
5
|
Vitesse des cylindres horizontaux
|
30rpm
|
|
|
6
|
Epaisseur maxi du plat
|
60mm
|
|
|
7
|
Epaisseur mini du plat avant laminage
|
5mm
|
|
|
8
|
Largeur maxi du plat avant laminage
|
120mm
|
|
|
9
|
Largeur mini du plat avant laminage
|
40mm
|
|
|
10
|
Longueur du plat avant laminage
|
2500-780mm
|
|
|
11
|
Longueur laminée maxi du plat
|
1300mm
|
|
|
12
|
Tolérance sur l’épaisseur laminée
|
＜±0.15mm
|
|
|
13
|
Tolérance sur la largeur laminée
|
＜±0.50mm
|
|
|
14
|
rendement
|
2 strokes
|
≤ 35secs/end
|
|
|
|
3 strokes
|
≤ 45secs/end
|
|
|
|
4 strokes
|
≤ 55secs/end
|
|
15
|
Puissance du moteur du laminoir
|
37KW
|
|
|
16
|
Puissance du moteur de l’unité hydraulique
|
30KW*2
|
|

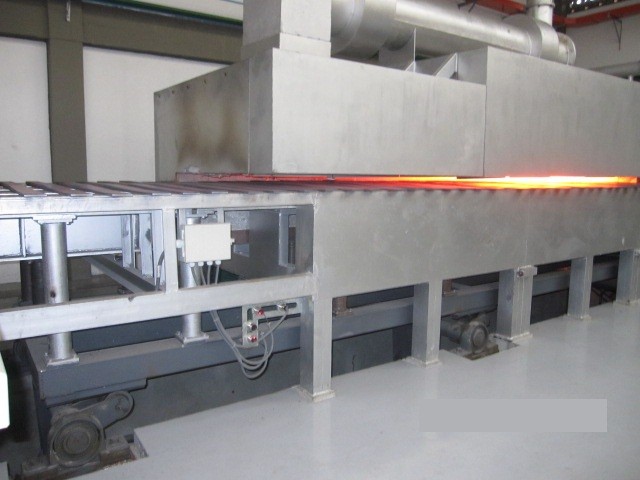

Four de chauffe des extrémités des lames.

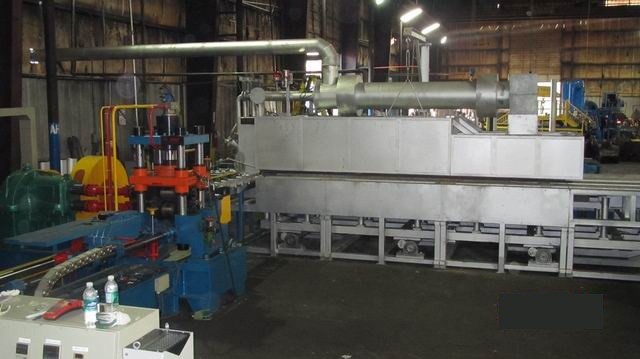

Four de chauffe pour laminoir parabolique
|
1
|
Dimension du four (mm)
|
5800 ×2300 ×1640mm (L×W×H)
|
|
2
|
Capacité maximale du four
|
3 pce/min (Lame standard 16*90*500mm)
|
|
3
|
Longueur chauffée effective
|
200~900mm
|
|
4
|
Température de chauffe
|
900~1000°C
|
|
5
|
Variation de la température
|
±10°C (controlé automatiquement)
|
|
6
|
Energie
|
LPG ou gaz naturel
|
|
7
|
Mode de chargement
|
Chargement à pas de pelerin
|
|
8
|
Brûleurs
|
KromSchroder
|
|
9
|
Le contrôle de température est conduite selon deux modes
|
A. Thermocouple (principale mesure)
B. Pyromètre à infrarouge (TXCHTSF)
|
|
10
|
Le controleur de température
|
SHIMADEN, serie SR93.
|
