  • Machine de formation des œillets

Machine de formation des œillets

Details

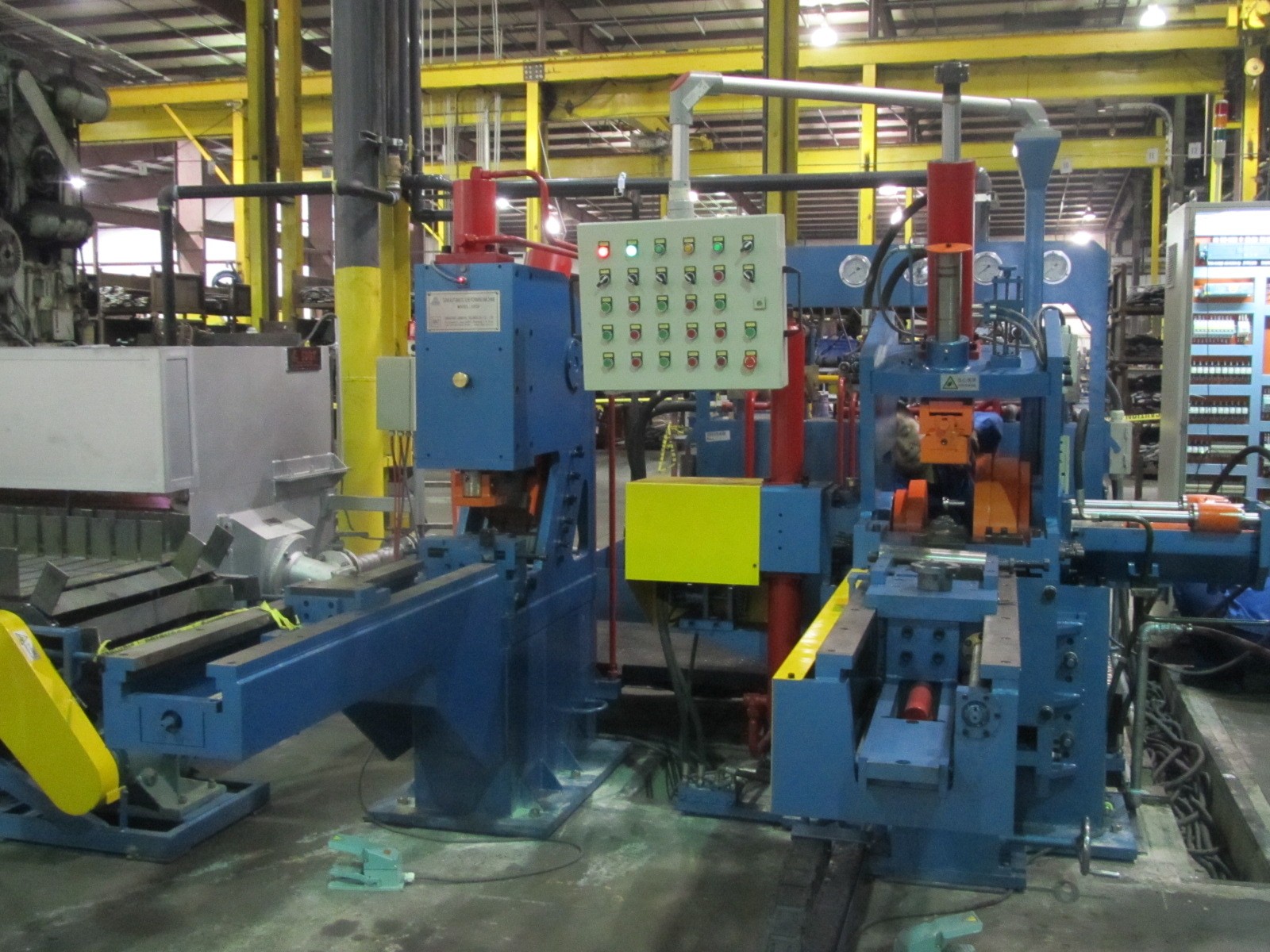

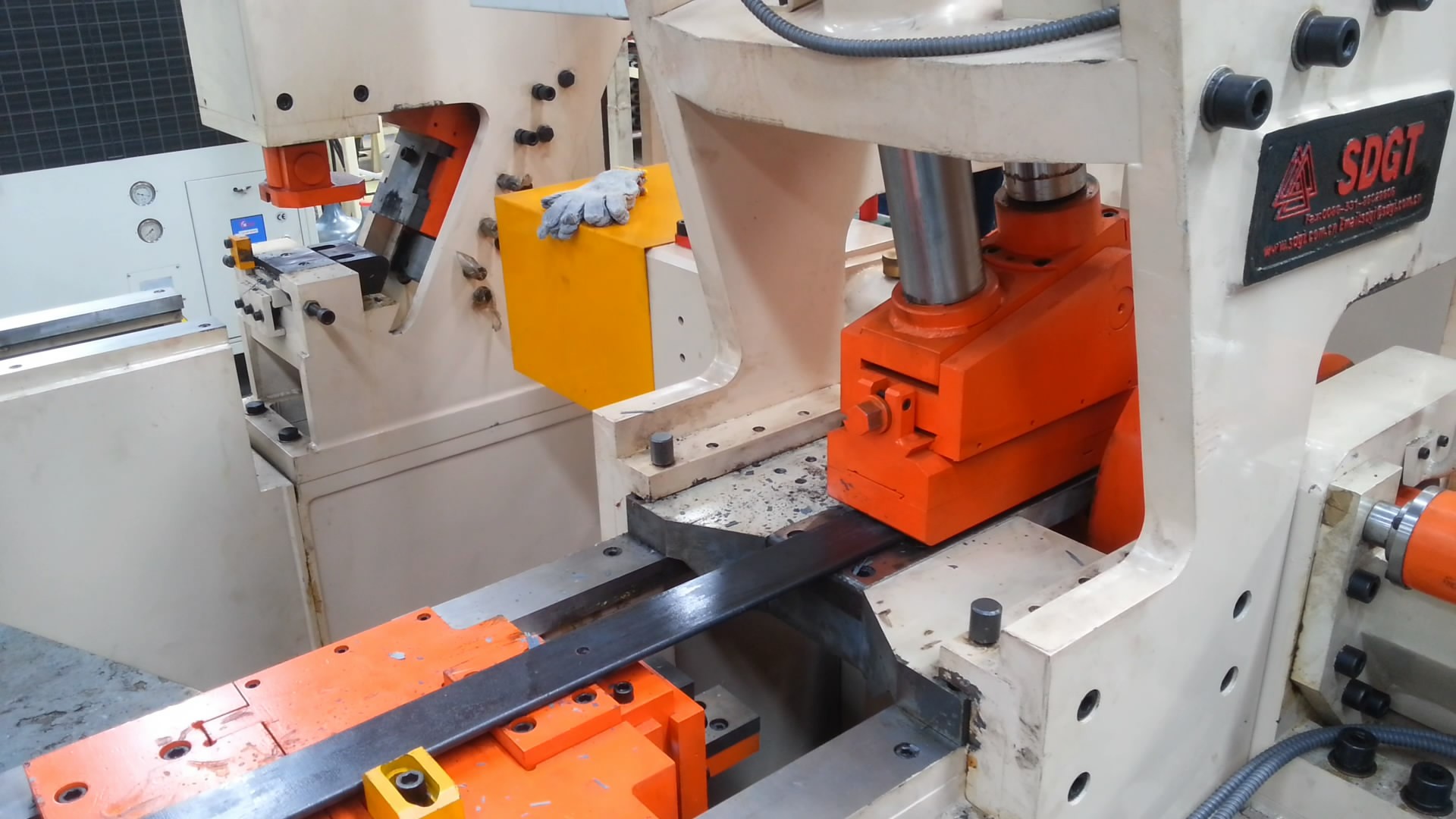

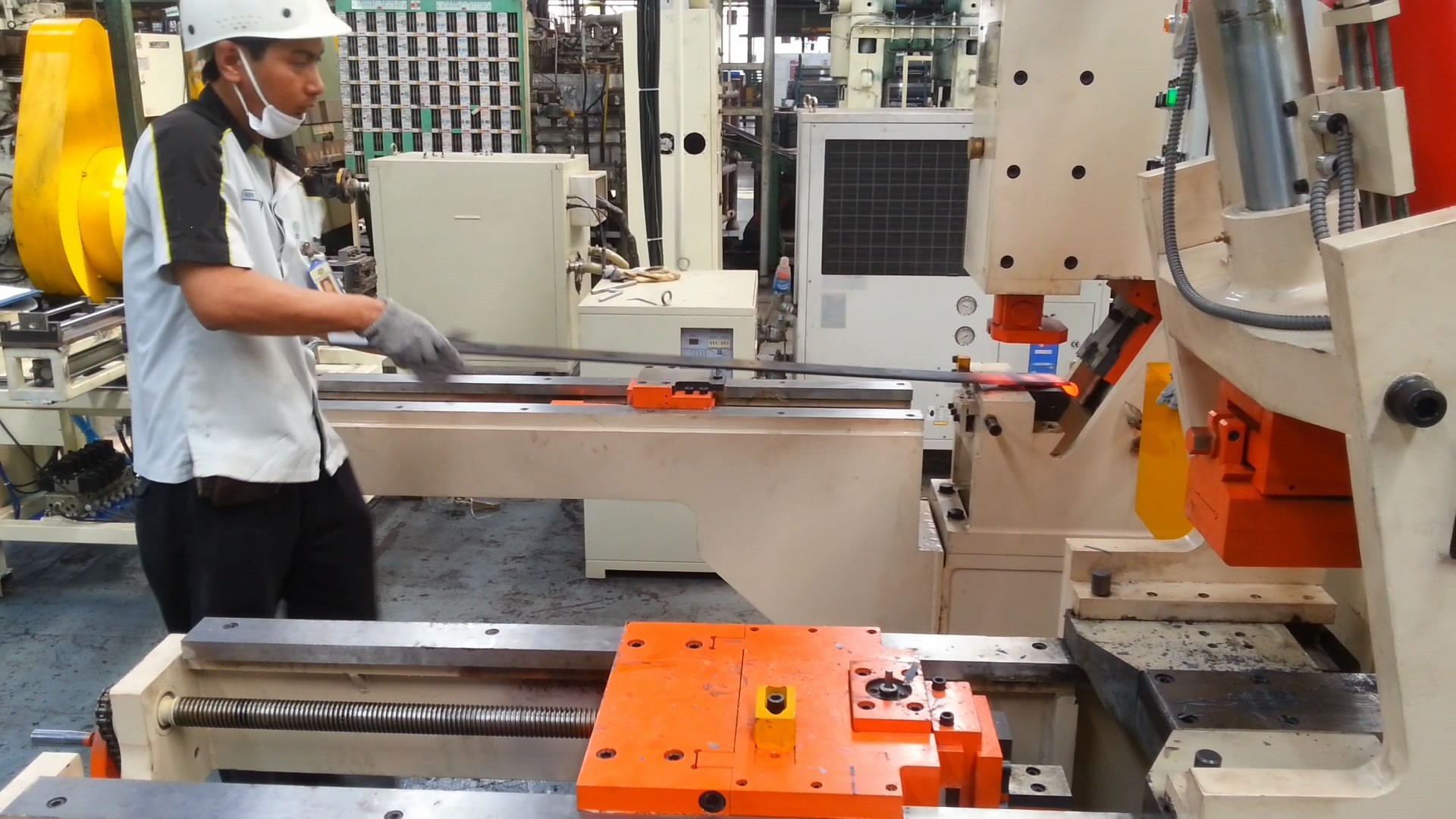

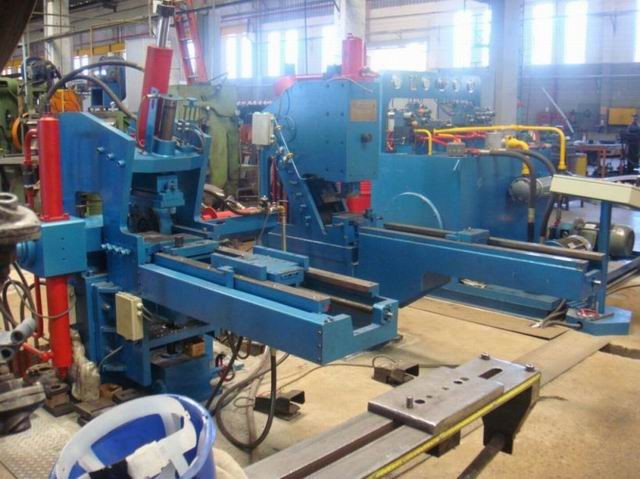

Machine de formation des œillets (type ER2, ER2F and ER3F)

Principaux paramètres de la machine de formation des œillets:

 diamètre
ER2
ER2F
ER3F
Epaisseur du plat
6-25mm
6-25mm
6-25mm
Largeur du plat
40-120mm
40-120mm
40-120mm
Diamètre minimum de l’oeillet
20mm
20mm
20mm
Diamètre maximum intérieur de l’oeillet
∮70mm
(wrapper:∮95mm)
∮75mm
(wrapper:∮130mm)
∮130mm
(wrapper:∮150mm)
Entre axe 2 oeillets
940-2000mm
660-2100mm
660-2100mm
Parallelisme des oeillets
≤ 1%
≤ 1%
≤ 1%
Perpendicularité des oeillets
≤ 1%
≤ 1%
≤ 1%
Tolérance sur le diamètre intérieur de l’oeillet (D/T＞2, D: diamètre intérieur de l’œillet.
T= épaisseur de la lame
≤ 0.3mm

≤ 0.3mm


≤ 0.3mm

Rendement
≥4 oeillets/min
≥4 oeillets/min
≥4 oeillets/min
nature de l’oeillet
Oeillet circulaire ¼ oiellet,    ¾ oeillet
Oeillet enveloppant
Oeillet enveloppant complet
Oeillet Berlin

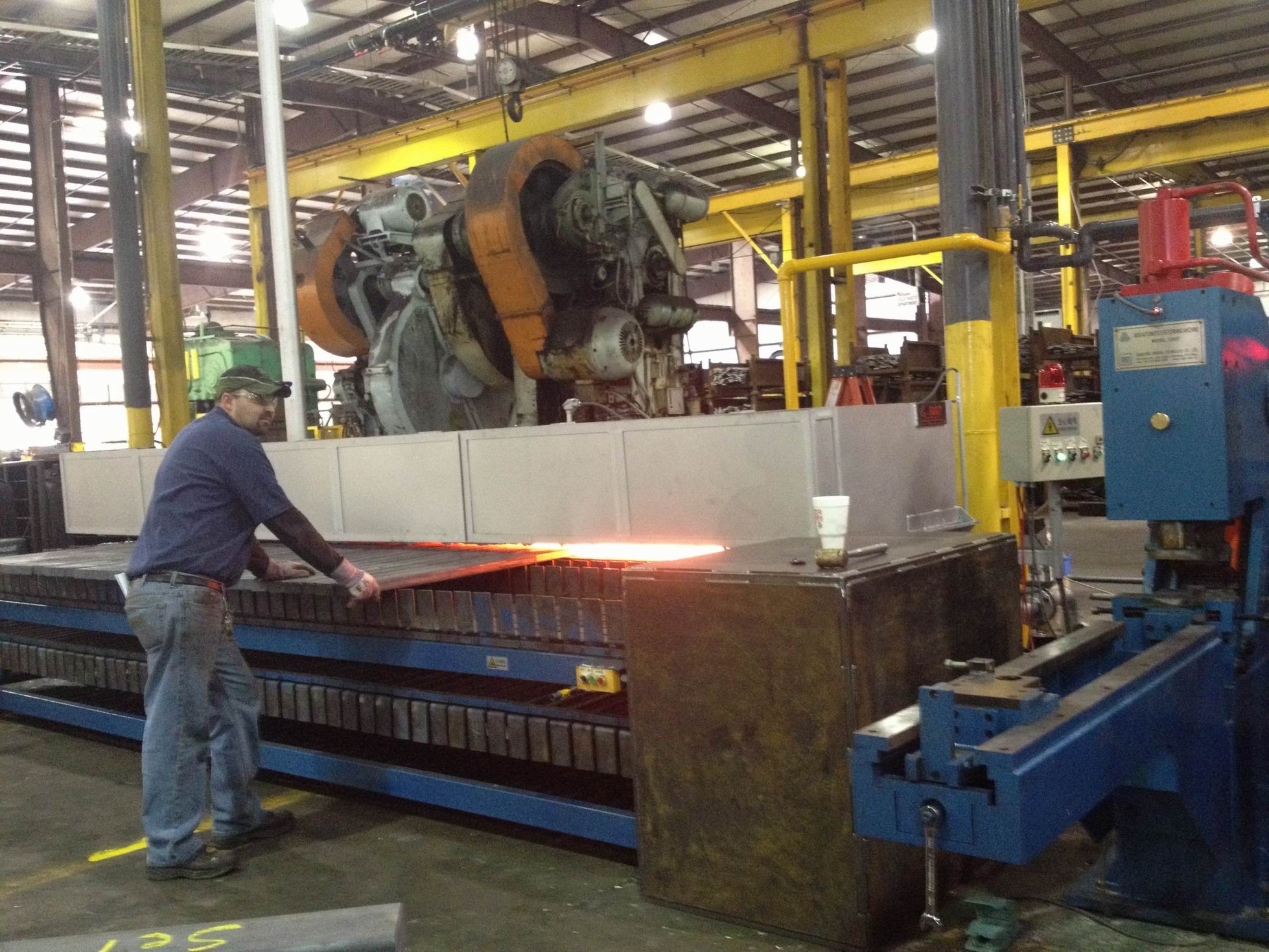

Four de chauffe pour formation des oeillets

Principales caractéristiques du four (peuvent etre modifiées)

Dimension de la chambre
5000 ×350 ×300mm (L×W×H)
Dimension (mm)
5440 ×1070 ×1410mm (L×W×H)
Dimension du tapis convoyeur
6000x1000x850mm(L×W×H)
Sens de marche du convoyage
Operate from left to right
Energie
 Gas naturel ou LPG
Température de chauffage
≤1100℃
Le tapis convoyeur à l’intérieur du four est en acier inoxydable (Cr25Ni20), les autres parties du tapis sont en acier à ressort
Variation de la température ±10℃, avec contrôle automatique de la température
Rendement
2 bruleurs
≤ 7.5 sec/end (2 bruleurs) pour chauffer une section de 15×90×150mm(L×W×H)
