  • Machine de formation des oeillets automatiques

Machine de formation des oeillets automatiques

Details

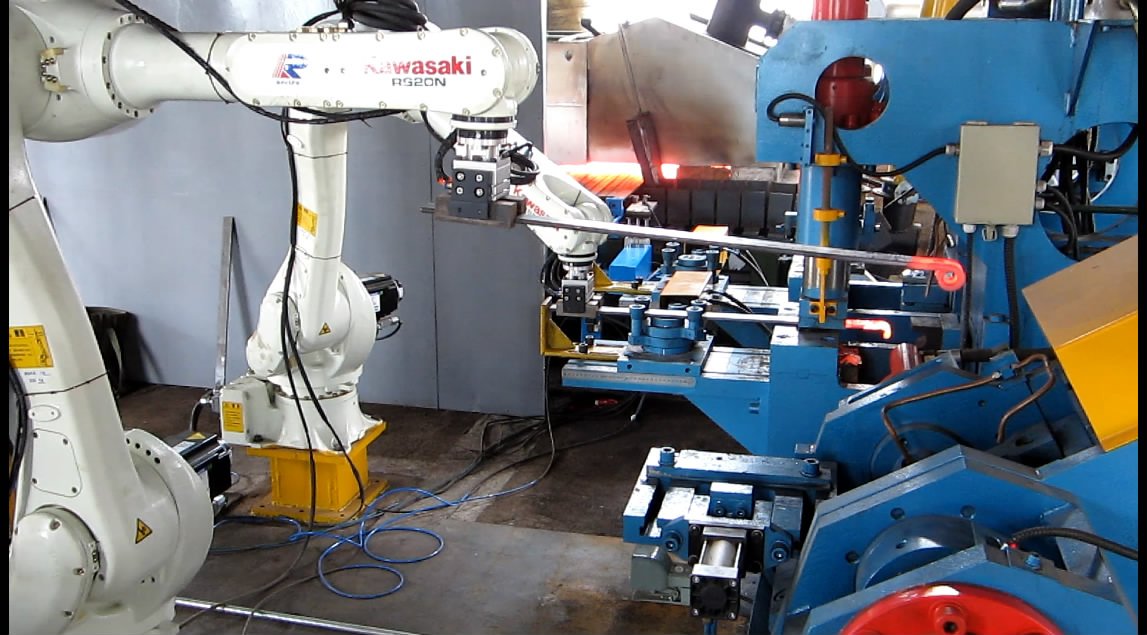

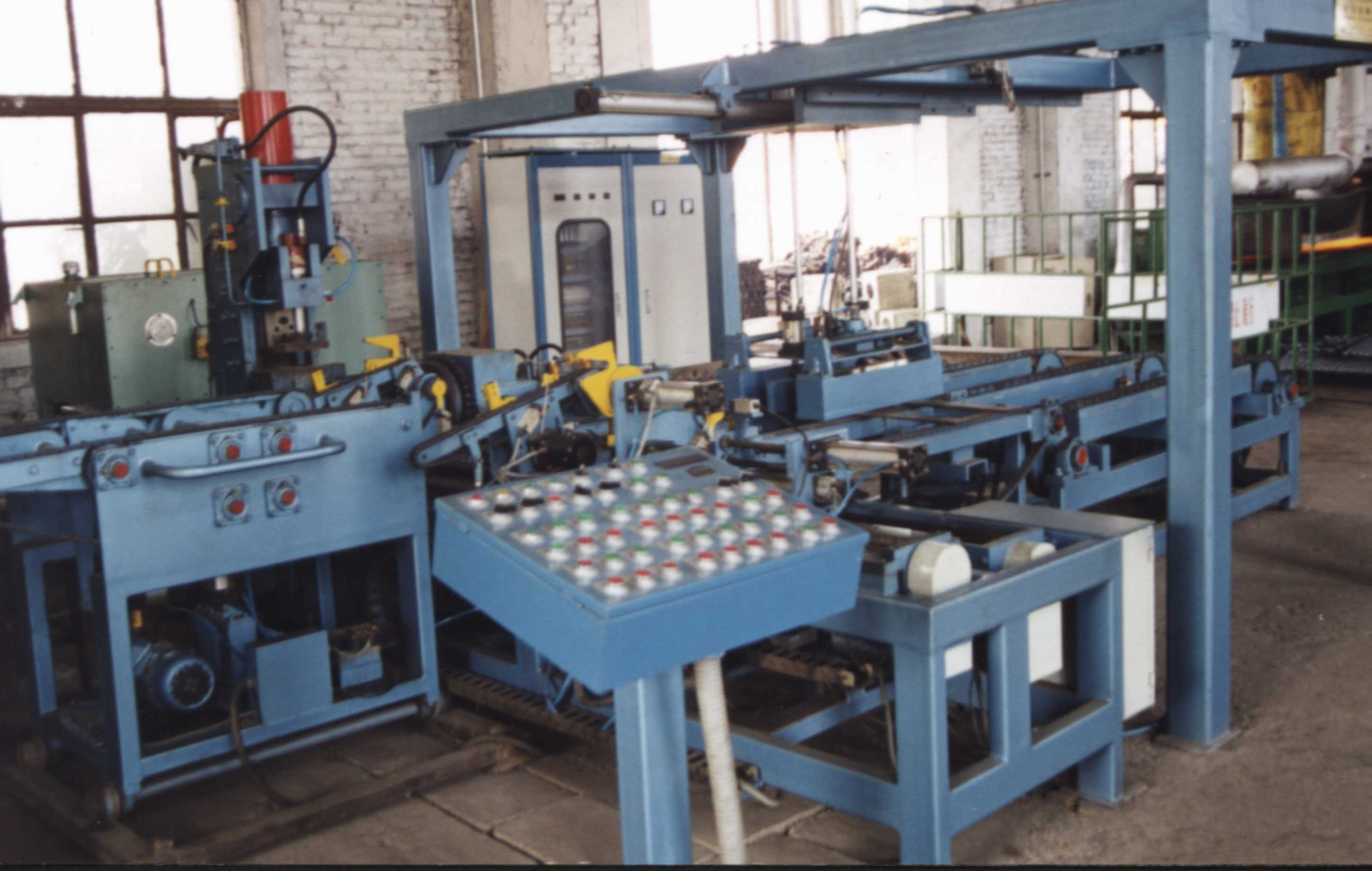

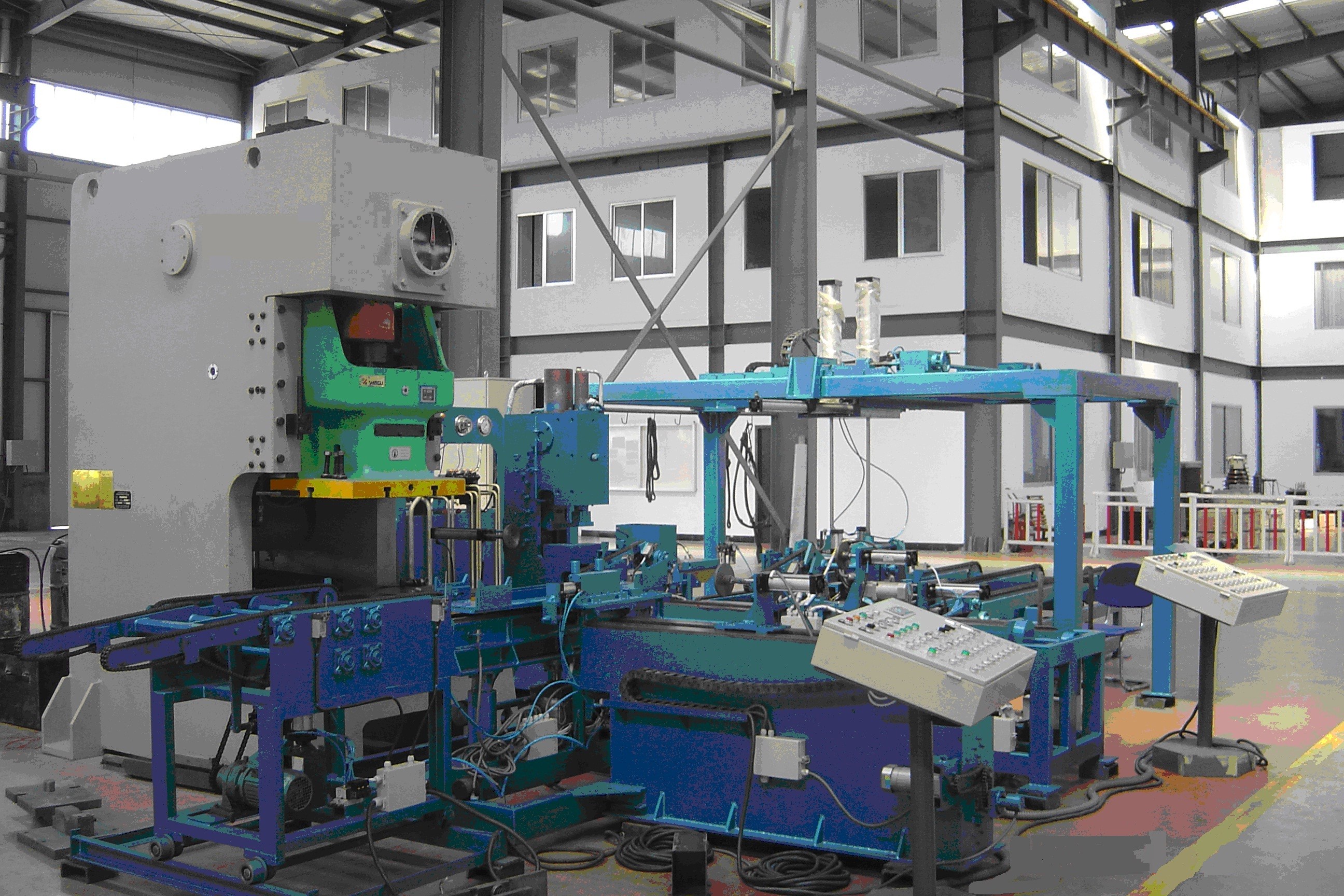

 Machine de formation des oeillets automatiques

La machine de formation des oeillets se compose de 6 parties selon option:
Element de chargement du four, element de déchargement, arrangement sur le coté du four, découpage extrémité, formation de l’œillet.
A-     Principaux avantages et expositions
B-     Haute automation

Principaux paramètres de la machine de formation des oeillets.


ER-1
Epaisseur maxi de la lame
25mm
Larger maxi de la lame
120mm
Diameter intérieur mini de l’oeillet
20mm
Diameter intérieur maxi de l’oeillet
Φ70mm　(Wrapper: Φ95mm)
Equidistance entre oeillets
940-2000mm
Parallelisme des oeillets
≤1%
Perpendicularité des oeillets
≤1%
Tolerance sur le diameter intérieur des oeillets
＜0.3mm
rendement
＞4 oeillets/min
Automatique
totalement

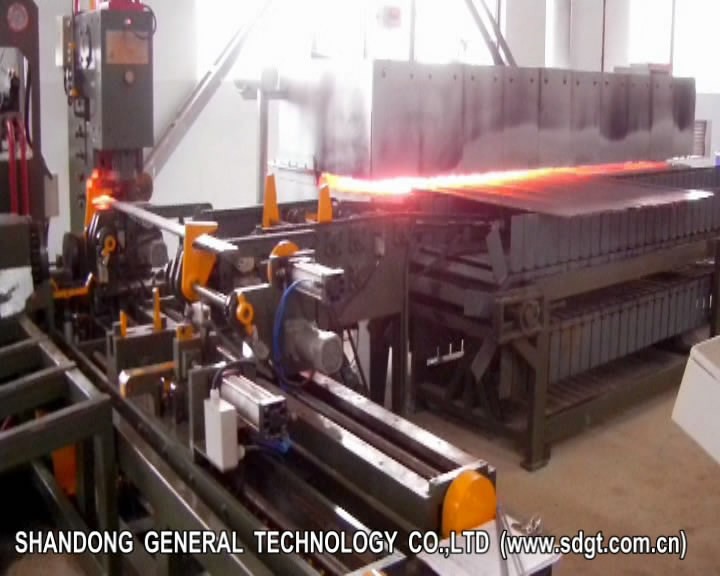

Four de chauffe d’éxtremité

Principaux paramètres du four


1
Dimension de la chamber (mm)
5000 ×350 ×300mm (L×W×H)
2
Contour  (mm)
5440 ×1070 ×1410mm (L×W×H)
3
Convoyeur  (mm)
6000x1000x850mm(L×W×H)
4
Le convoyeur à l’intérieur du four est en acierinoxydable (Cr25Ni20) le redte en acier à ressort
5
Direction du convoyeur
Opérer de gauche à droite
6
combustible
Gaz naturel ou LPG
7
Temperature de chauffe
≤1100℃
8
Variation de température
±10℃, avec contrôle automatique de la temperature.
9
rendement
Deux bruleurs ≤ 7.5 Sec/extrémité pour chauffer une section de  15×90×150mm(L×W×H)
