  • Ligne de traitement thermique

Ligne de traitement thermique

Details

Ligne de traitement thermique

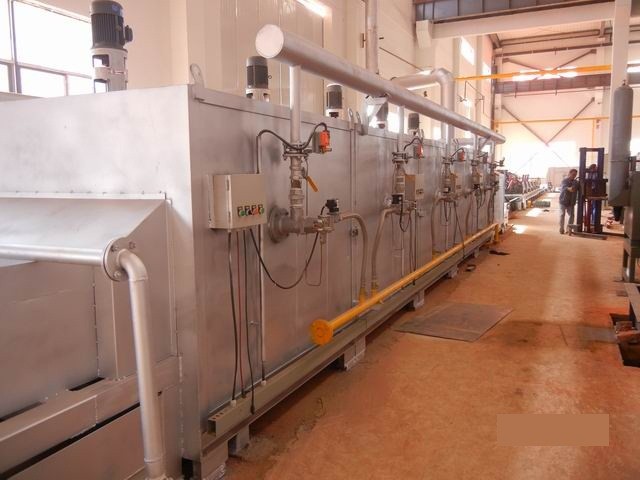

Principales caractéristiques techniques du four

Spécifications du ressort: longueur: 250～2000mm
 épaisseur : 6～25mm
                       largeur: 45～120mm
                       lame standard: 20x90x1500mm
Energie                    LPG
Pression du gaz:           3000-5000Pa
Dimension de la chambre (L*W*H) : 9150mm×2200mm×650mm/350mm
Le four se compose de deux zones  zone de préchauffage et  zone de chasuffage ; la hauteur de la zone de préchauffage est de 350mm. Et la hauteur de la zone de chauffage est de 650mm.
Dimension（mm） (L*W*H)
hauteur sous sol
11650×3950×3300mm（du sol à la hotte d’air/ bouche de l’échangeur）1000mm
Temperature de chauffe
1100 c°
Nombre de brûleurs
8, logés sur les cotés
Contrôle des temperatures
Les deux zones de chauffage sont controlées séparément.
Tolérance sur la température
≤10 c°
Instrument de contrôle de température, type Serie SR , made in Japan
Capacité
≥2.5t/h (avec lame standard: (20x90x1500mm）
2 systèmes de pas de pelerin (Walking beams,)
L’entre-axe des é beam: 780mm
Consommation de fuel
40-45Kg LPG/ton de ressort (valeur calorifique de 1Kg LPG est10000Kcal)
utilise OMRON PLC pour le contrôle du pas de pèlerin ( walking beam.)

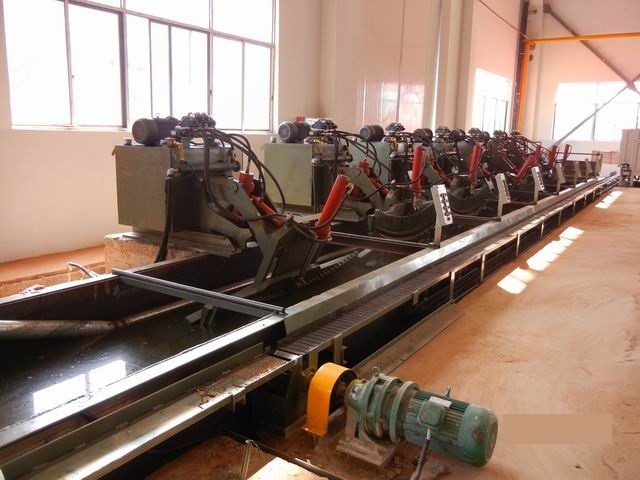

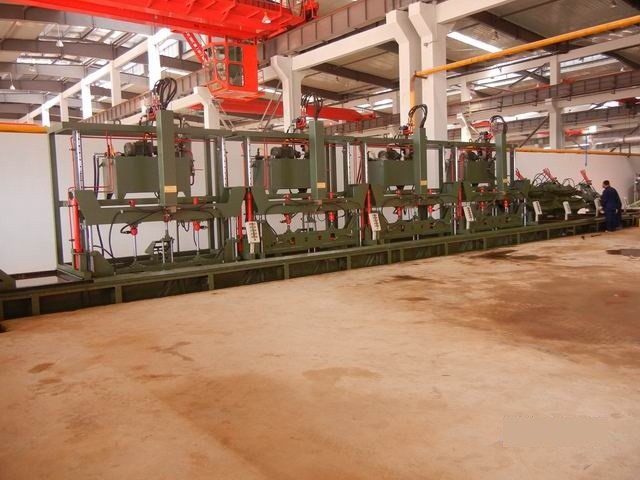

Machine de cambrage et de trempe et système de convoyage
L’ensemble du système comprend la chaine de convoyage dans le bain, reducteur, établi, convoyeur pour lames chaudes, chaîne entre le four et le bain de trempe etc…

Principales caractéristiques techniques de la machine de trempe

Système de pression
6Mpa
Force de pression de formage
≥30KN
Dimension maxi des lames
CHJ-2000: 1900mm×160mm×25mm      Max. Cambrage: 260mm
CHJ-1800: 1700mm×160mm×25mm      Max. Cambrage: 260mm
la station hydraulique est équipée de refroidisseur ; la température de l’huile de l’unité hydraulique est inférieure à 55 c°, les vannes hydrauliques sont de marque; serie Rexroth- Pekin
Le chassis est en structure de plats soudés, la matière est: Q235.
Quand survient une coupure d’éléctricité, la lame est trempée automatiquement dans le bain.
La hauteur ouverte maxi
350mm
La hauteur de l’éxtrémité de la denture
180mm
Chaque machine de trempe, a son propre PLC de contrôle- de marquee SIEMENS.

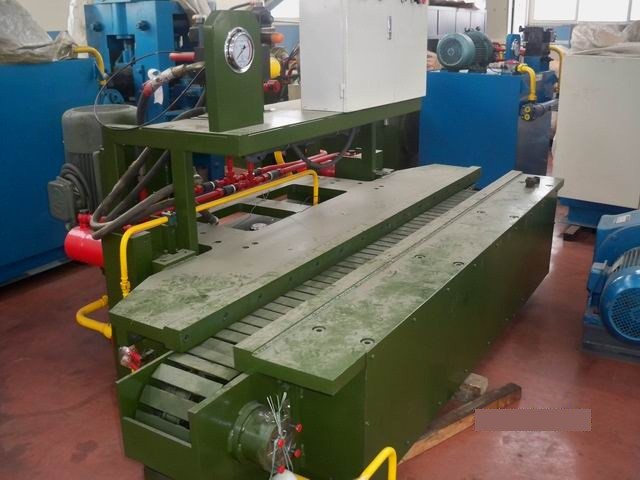

Machine de trempe avec presse de correction.
Principales caractéristiques techniques


Cette machine est destinée pour la correction à chaud des lames de ressort sur la ligne traitement thermique
Pour la correction à chaud des lames, 2 options sont offertes : soit des rouleaux convoyeurs, soit des chaines convoyeurs.
La largeur maximale de la passe de la machine est de 180mm.
Conduite par système hydraulique
Force maxi de serrage
15 T
Dimension des lames chaudes
Longueur maxi  2000mm（2200mm est en option）
Etendue de l’épaisseur 10~30mm
Vitesse de transmission
60~100m/min ajustable
Longueur de transmission
3000mm( peut arriver à 5000mm)
Hauteur de la table de travail
400mm (peut être change à la demande)
Puissance
11kw

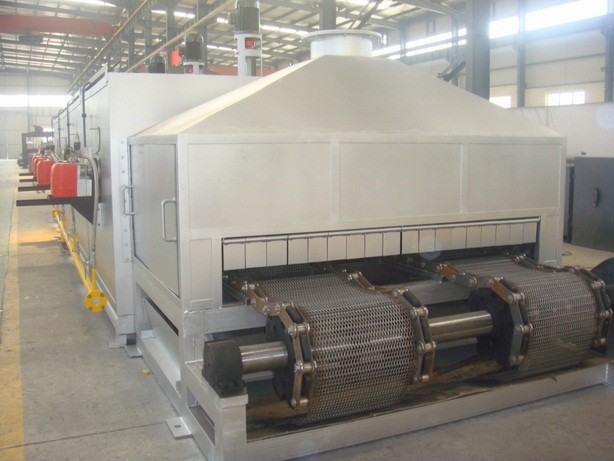

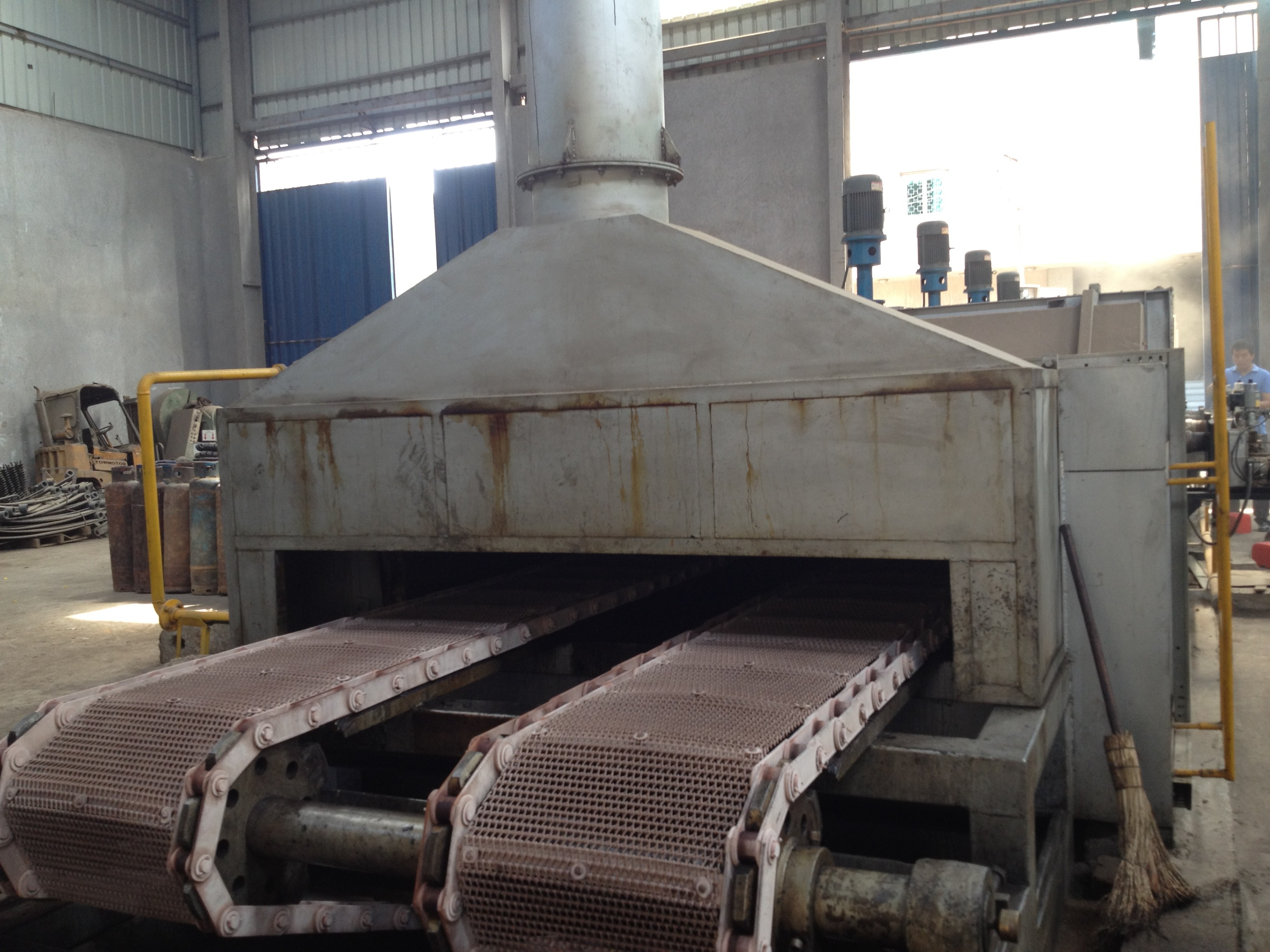

Four de revenu
Principales caractéristiques techniques

Dimension
10000×2200×650/350mm
Perimètre contour
14100×2840×1920mm
longueur maxi ressort
2100mm
Epaisseur maxi de la lame
30mm
Temperature maximale de travail
≤700 c°
Tolérance sur la temperature
±5 c°
Vitesse de la chaine convoyeur
50～220 mm/min
Rendement
≥2 Ton/heure(1500x90×15comme standard)
Energie
Gaz naturel
consommation fuel
25 Nm3/t
Type de refroidissement
Eau douche
Nombre de bruleurs
8 pces
Nombre de thermocouple t°
4 pces
Papier d’enregistrement de température courbe
1jeu/ 4 canaux
Cheminée standard pour extraction de fumée est de 10 mètres..
