Poste : Home > Nos produits > Fabrique de machines pour ressort à lames > Grenailleuse sous tension
Details

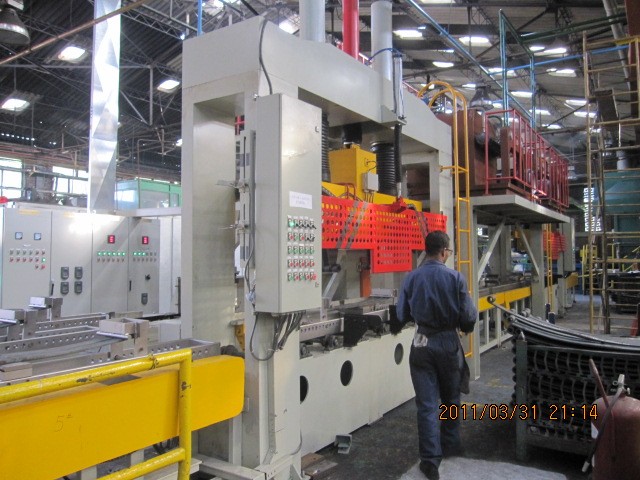

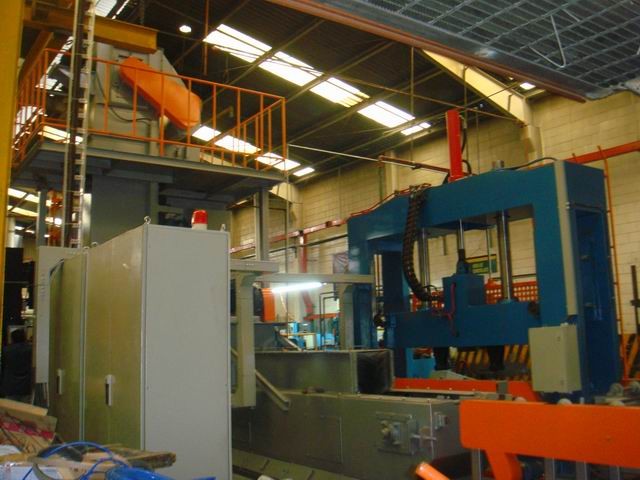

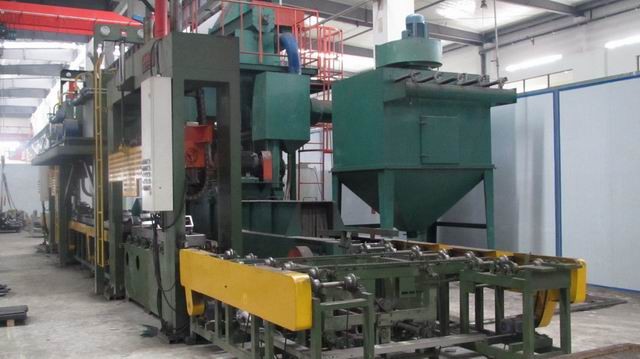

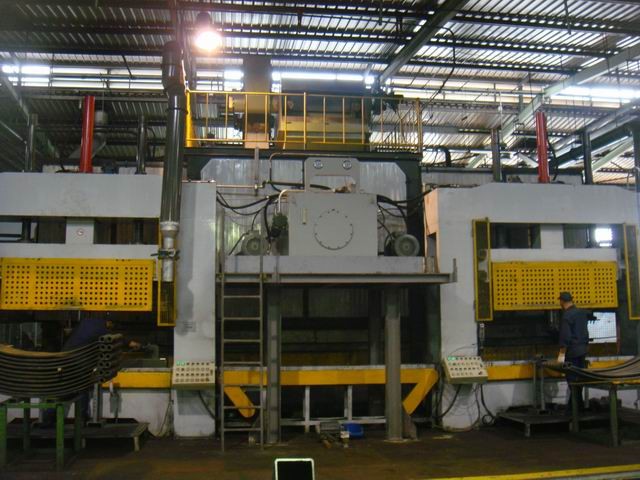

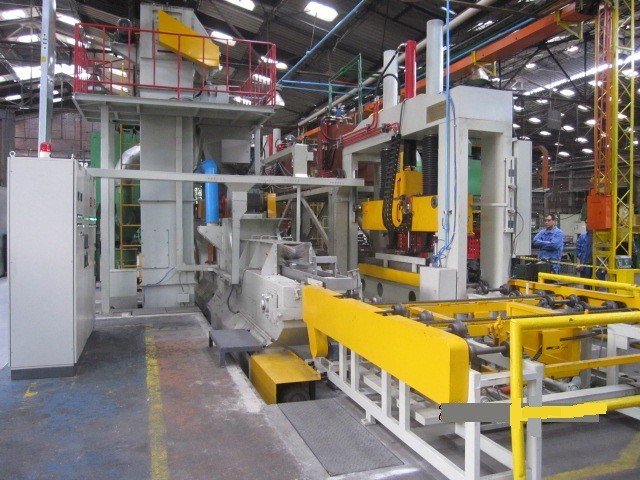

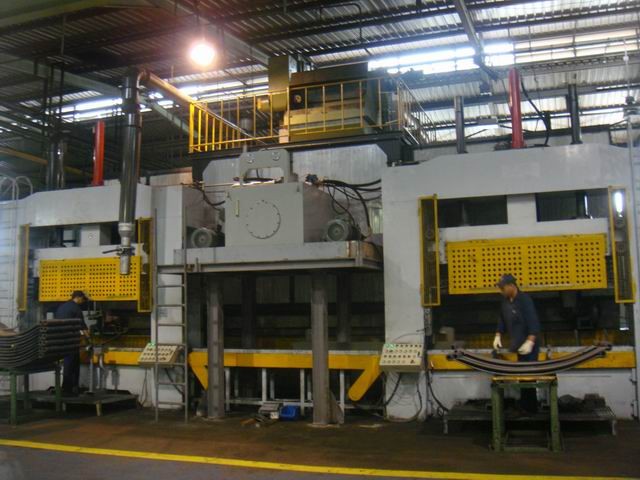

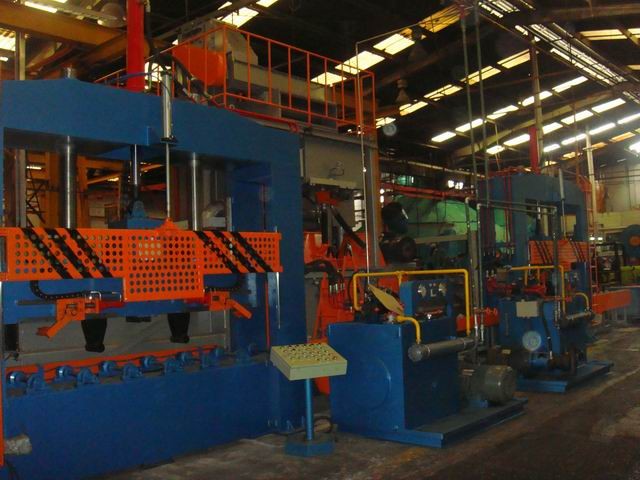

Grenailleuse sous tension
Nous pouvons produire une grenailleuse avec 2 ou 3, voir 4 turbines.
Le standard pour cette machine est comme suit.
I- Grenailleuse principale avec 3 turbines (2 ou 4 turbines, le choix revient à l’utilisateur).
II- Presses et système de convoyage
A- Presse hydraulique 20T de chargement (15 ou 30 T disponible)
B- Convoyeur de chargement
C- Convoyeur de déchargement
D- Presse hydraulique de 20T de déchargement (15T ou 30T disponible)
III- Les caissons (jig) sont fabriqués en acier à ressort, possibilité de les fabriquer en acier au Mn 13 avec un extra cout.
Principales données techniques sur la machine
|
1
|
Dimension de la ligne
|
Environ 18m(L) ×8m(W)×5.5m(H) profondeur fosse sous sol 1.5m le récupérateur de poussière est implanté à l’extérieur de l’atelier
|
|
2
|
Nombre de turbines
|
3 turbines (type: SPENCE, 180-5RA ou autres
|
|
3
|
Dimension de la grenaille
|
S390 , diameter standard, 1.0 mm ecran # 18 SAE-J444
|
|
4
|
Intensité (sous tension)
|
Almen C = 0,008” +/- 0,002” (vitesse≤4m/min)
|
|
5
|
Couverture sur la face de tension
|
≥98%
|
|
6
|
Largeur du tapis
|
240~260mm
|
|
7
|
Type du tapis dans le tunnel
|
Tapis renforcé avec des cales en acier
|
|
8
|
Vitesse du tapis
|
1~6m/Min (ajustable)
|
|
9
|
Puissance totale du moteur
|
Environ 150kw
|
|
10
|
Manutention des lames sur la presse de déchargement
|
manuel
|
|
11
|
Manutention des lames sur la presse de déchargement
|
manuel
|
|
12
|
Fixation des lames par presse, dans le caisson (jig)
|
Automatique
|
|
13
|
Déchargement des lames des caissons par presse
|
Automatique
|
|
14
|
Mouvement des caissons entre les stations
|
Automatique
|
|
15
|
Déplacement du cylinder de la presse
|
700mm
|
|
16
|
Longueur des caissons (jig)
|
2400 mm
|
|
17
|
Le temps alloué (tact) est moins de 35 sec, cela veut dire qu’à chaque 35 sec, un caisson est positionné l’opérateur charge manuellement la lame dans le caisson, tout est lié à la performance de l’opérateur.
|
|
|
18
|
Le caisson peut charger des lames dont la largeur est moins que 90 mm ; au delà de 90mm, une seule lame est chargée dans le caisson.
|
|
