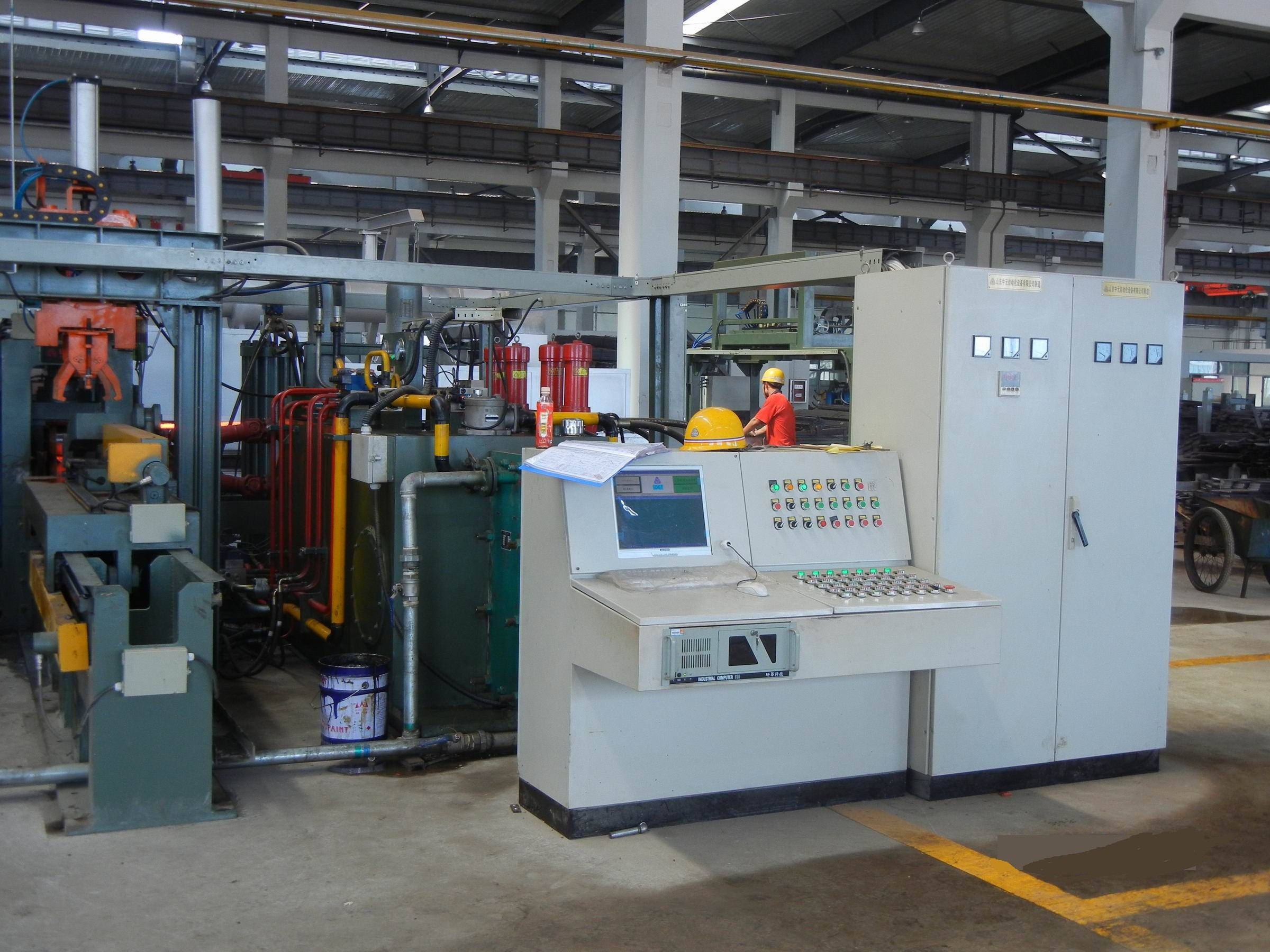

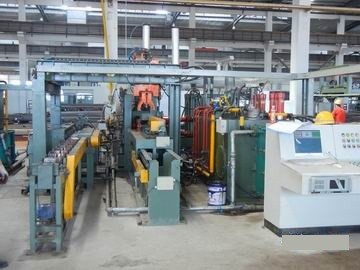

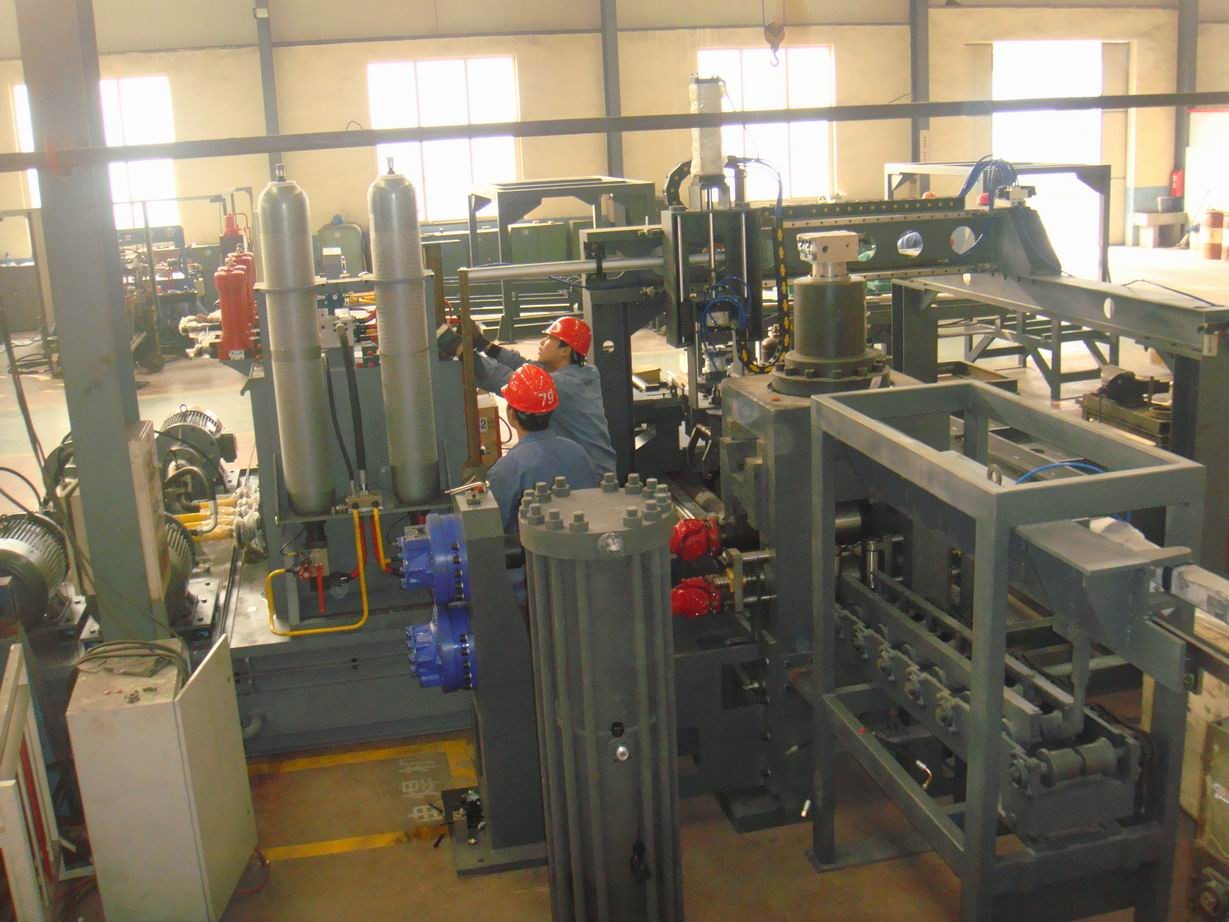

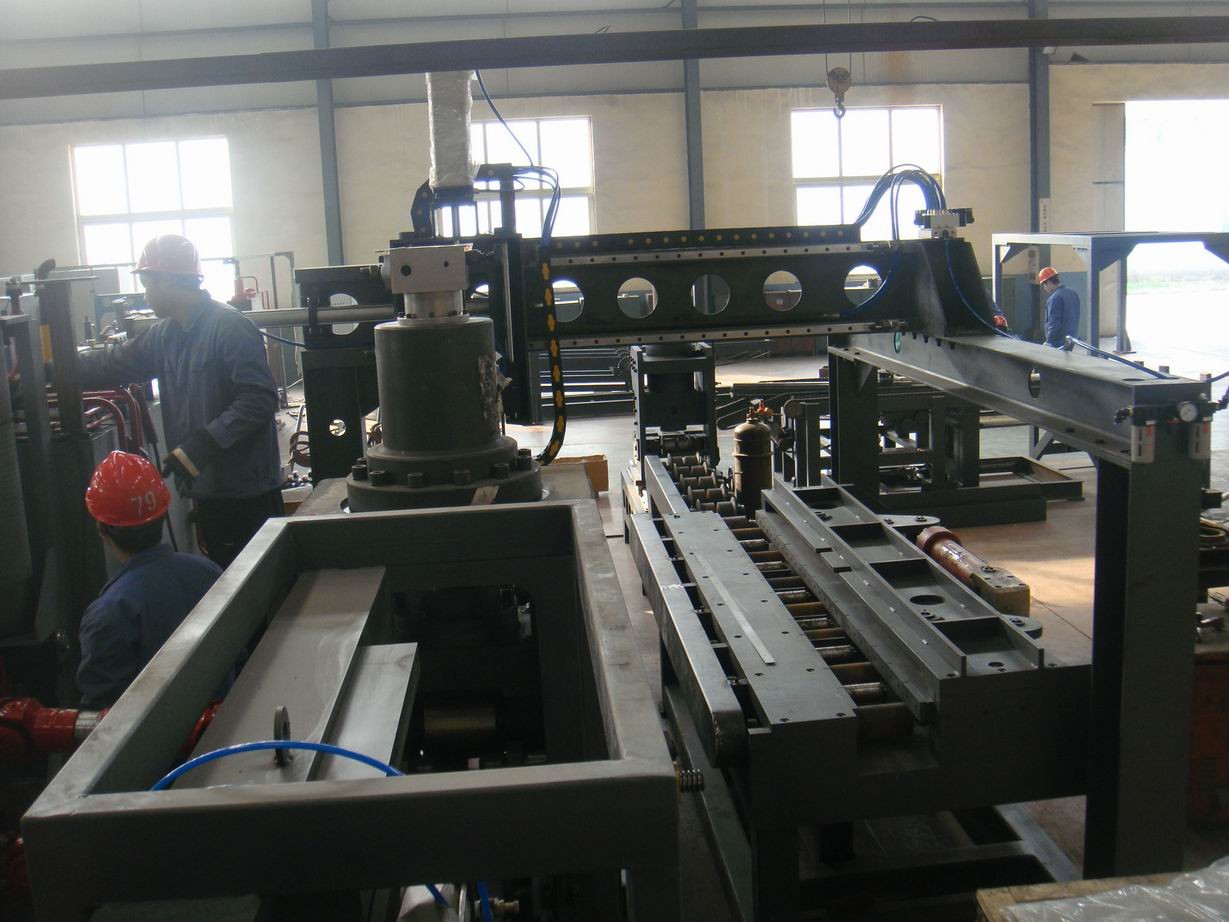

BZN Máquina de Laminação Parabólica Hidráulica
BZN Máquina de Laminação Parabólica Hidráulica
Detalhes
BZN Máquina de Laminação Parabólica Hidráulica
Parâmetros Técnicos para a Máquina de Laminação Parabólica Hidráulica
|
1
|
Capacidade do rolo horizontal
|
76 Ton
|
|
2
|
Diâmetros de uso dos rolos horizontais
|
Ø 200~180mm
|
|
3
|
Diâmetros de uso dos rolos verticais
|
Ø 120~100mm
|
|
4
|
Velocidade de lamnação
|
500 mm/s
|
|
5
|
Velocidade de avanço
|
1000 mm/s
|
|
6
|
Espessura a laminar
Mínima espessura após laminação
Largura da lâmina
|
10~60mm
5mm
45~120mm
|
|
7
|
Comprimento da lamina a laminar
Comprimento da lamina após laminação
Comprimento máximo de cada ponta laminada
|
780~2200mm
800~2500mm
1300mm
|
|
8
|
Tolerância de laminação
|
(± 0,15mm Espessura)
(± 0,5mm Largura)
|
|
9
|
Eficiência para comprimentos de laminação em torno de 1000mm
|
4 passes ≤ 25 s
|
|
10
|
Potência dos motores
|
4 x 37 kW
|
|
11
|
Curso máximo do cilindro do carro
|
1700mm
|
|
12
|
Max. taxa de laminação (Espessura de laminação VS comprimento)
|
1：4
|
|
13
|
Válvula Servoacionada
|
BOSCH
|
|
14
|
Componentes hidráulicos
|
Rexroth Series, fabricado na China
|
|
15
|
Principais componentes elétricos
|
Schneider
|
|
16
|
CLP
|
Siemens S7300
|
Forja de Aquecimento de Pontas
Forja de Aquecimento para Máquina de Laminação Parabólica
|
1
|
Dimensões (mm)
|
5800 × 2300 ×1640mm (c × l × a)
|
|
2
|
Capacidade máxima da forja
|
3 pcs/min (lâmina padrão 16 x 90 x 500mm)
|
|
3
|
Comprimento de aquecimento efetivo
|
200 ~ 900mm
|
|
4
|
Temperatura de aquecimento
|
900 ~ 1000°C
|
|
5
|
Precisão de controle da temperatura
|
±10°C (controlado automaticamente)
|
|
6
|
Combustível
|
GLP ou gás natural
|
|
7
|
Forma de carregamento
|
Walking beam
|
|
8
|
Queimadores
|
KromSchröder
|
|
9
|
Controle de temperatura por duas vias
|
A. Termopar (medição principal)
B. Pirômetro infravermelho (TXCHTSF) (medição secundária)
|
|
10
|
Controlador de Temperatura
|
SHIMADEN, serial SR93. Com alarme de alta temperatura.
|
