  • Olheteira Semi-automática (ER2, ER2F and ER3F)

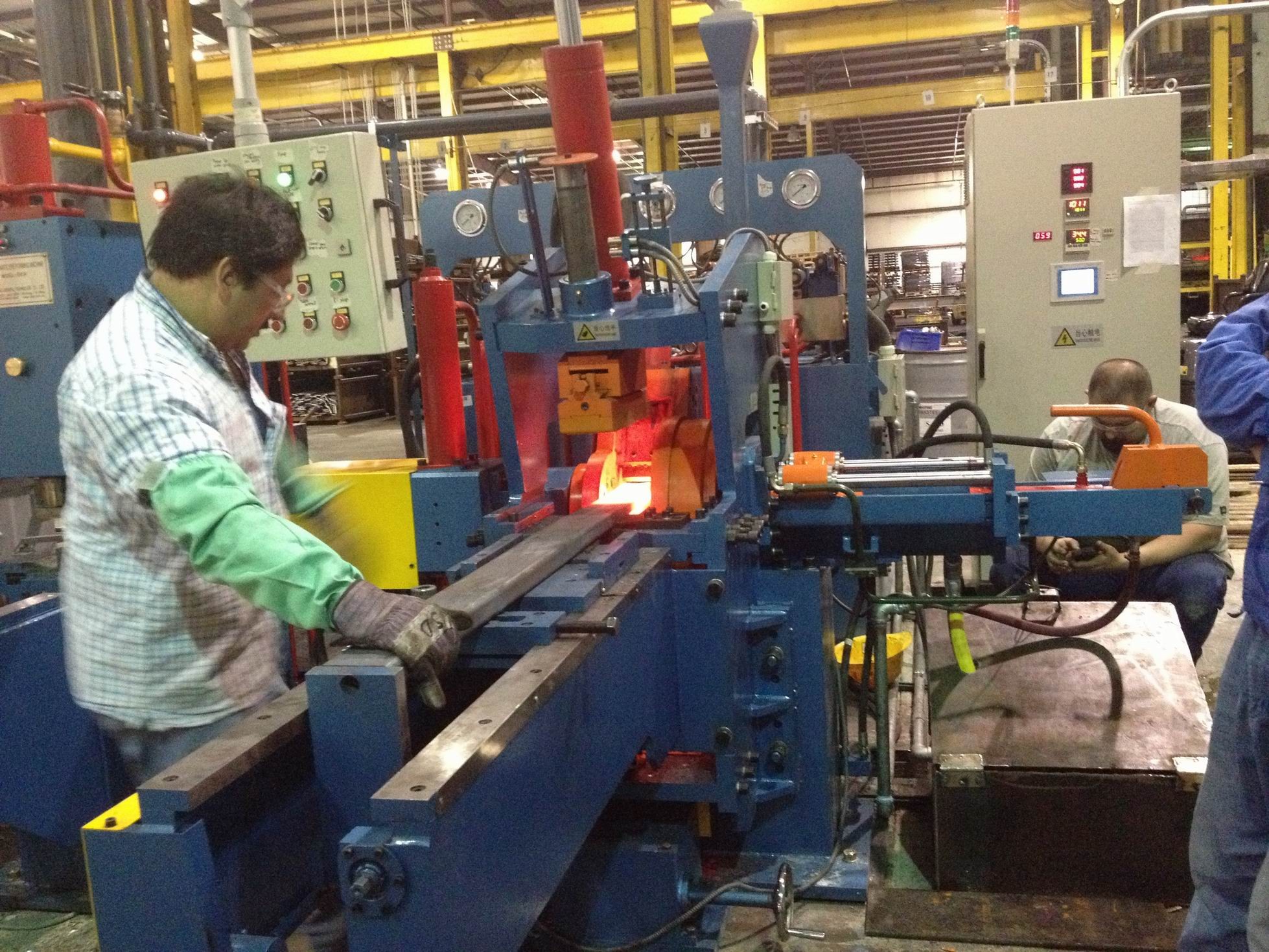

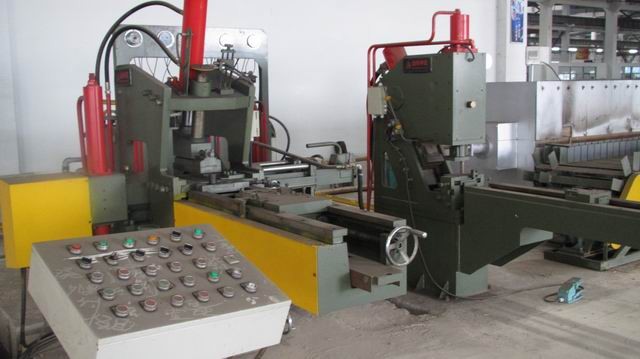

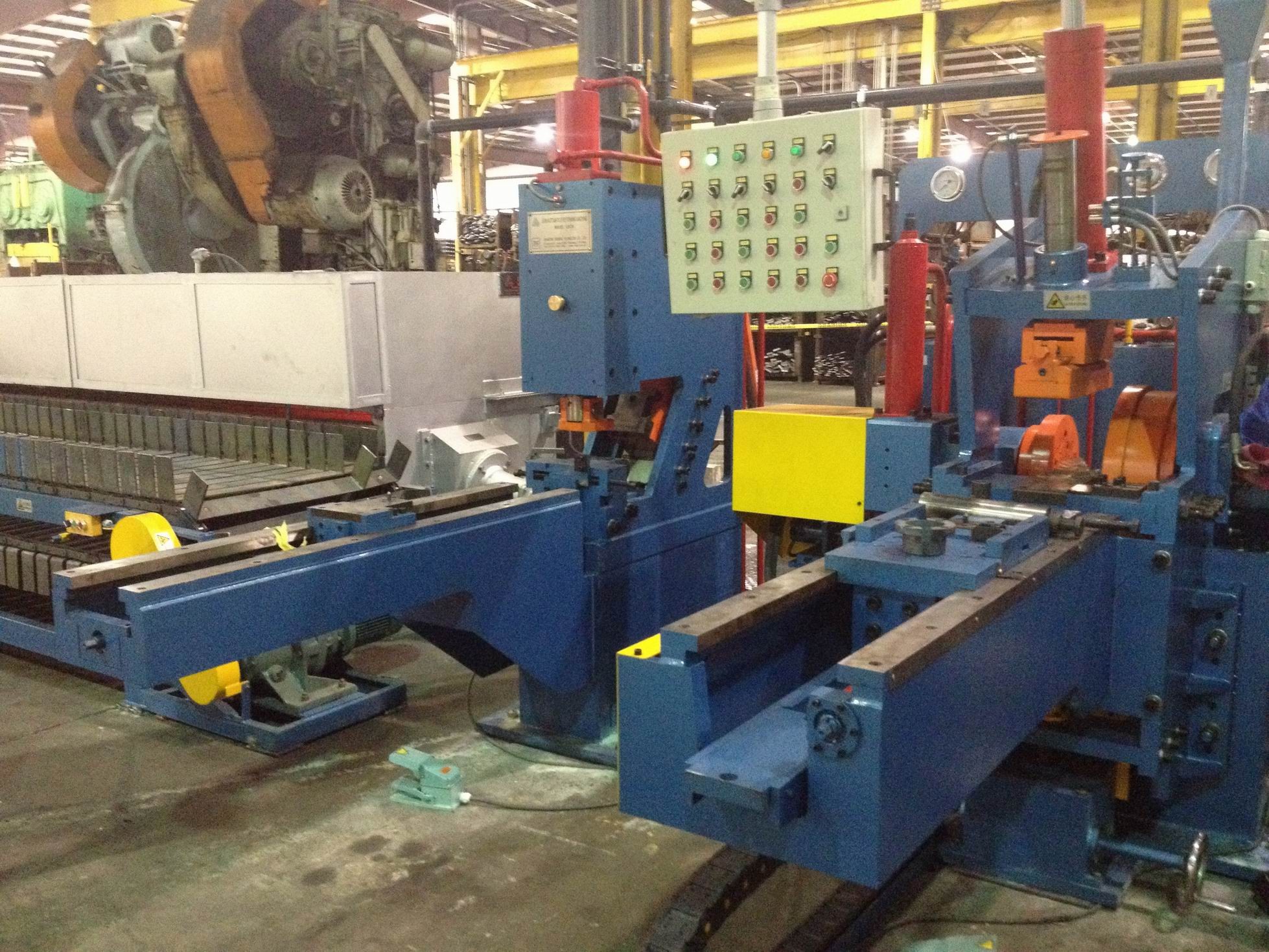

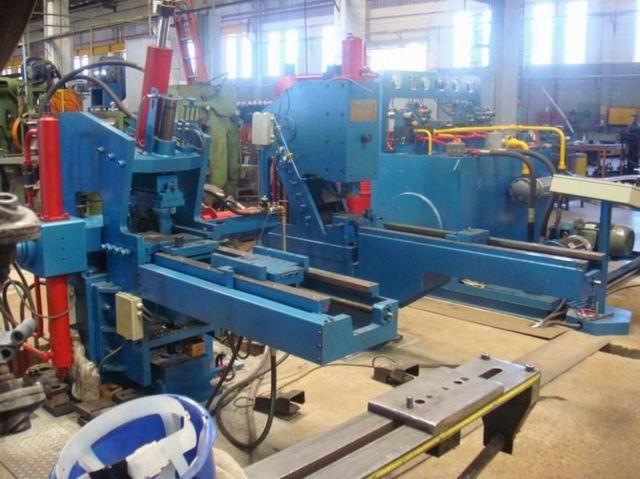

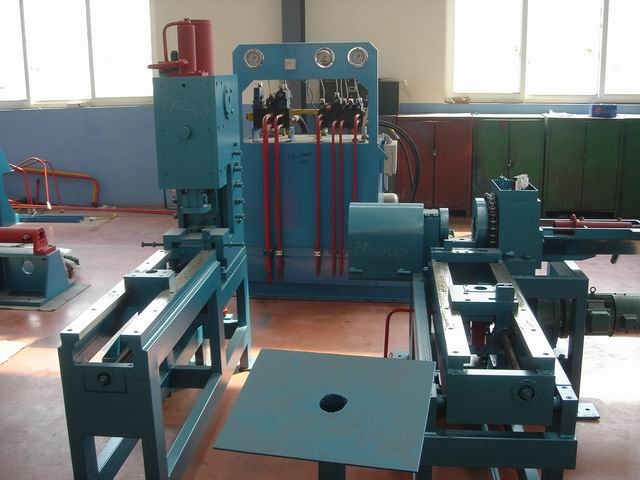

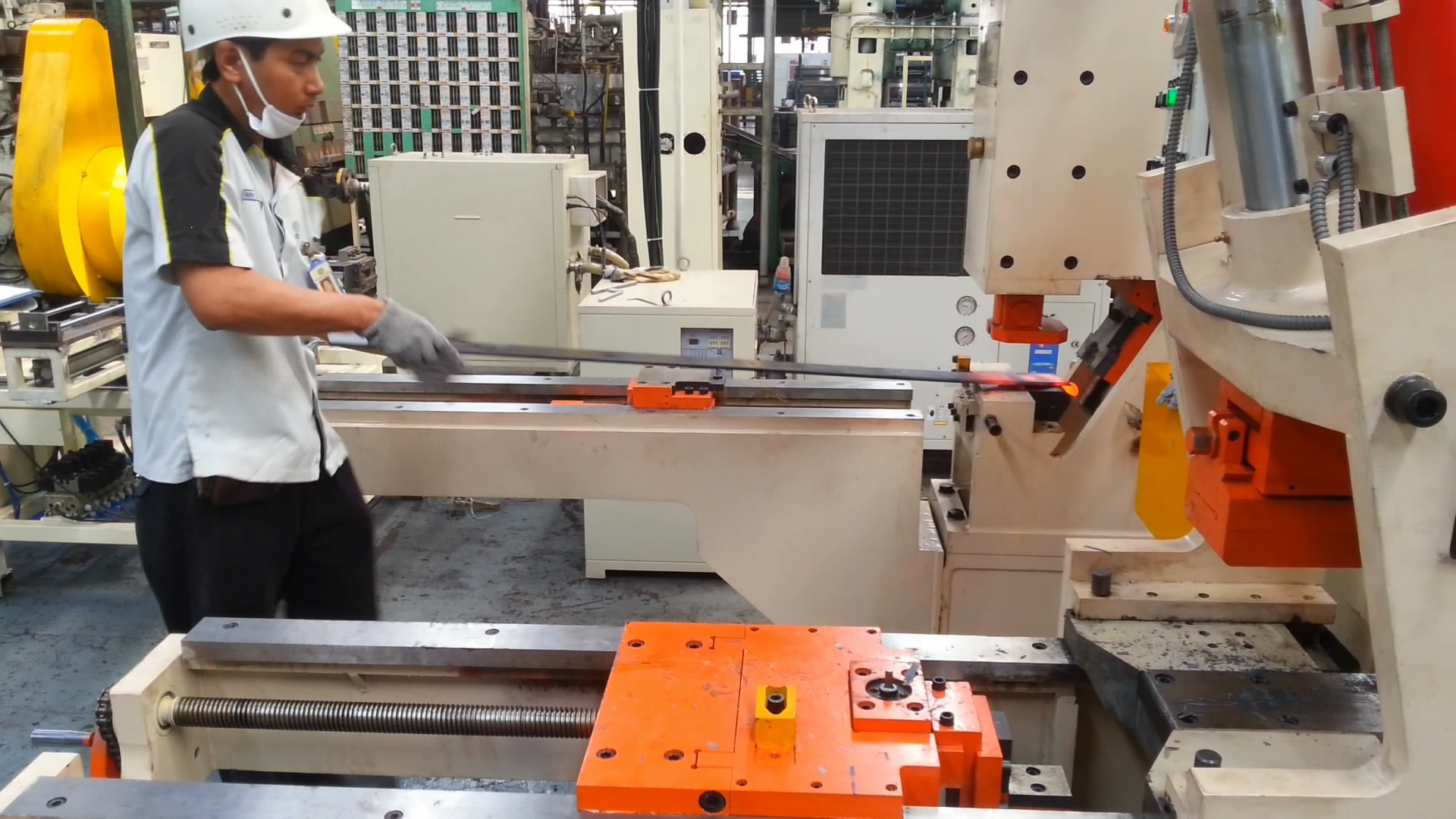

Olheteira Semi-automática (ER2, ER2F and ER3F)

Detalhes

Olheteira Semi-automática (ER2, ER2F and ER3F)

Principais parâmetros da Olheteira


ER2
ER2F
ER3F
Espessura da lamina
6-25mm
6-25mm
6-25mm
Largura da lamina
40-120mm
40-120mm
40-120mm
Diâmetro mínimo de olhetes
20mm
20mm
20mm
Diâmetro máximo de olhetes
Ø 70 mm
(2º virada: Ø95 mm)
Ø 75 mm
(2º virada : Ø130 mm)
Ø 130 mm
(2º virada : Ø150 mm)
Distância entre olhetes
940 – 2000 mm
660 – 2100 mm
660 – 2100 mm
Paralelismo dos olhetes
≤ 1%
≤ 1%
≤ 1%
Perpendicularidade entre olhetes
≤ 1%
≤ 1%
≤ 1%
Tolerância do diâmetro interno do olhete
(D/T＞2), onde
D: Diâmetro interno do olhete
T: Espessura da lâmina)
≤ 0.3mm

≤ 0.3mm


≤ 0.3mm

Produtividade
≥4 olhetes/min
≥4 olhetes/min
≥4 olhetes/min
Tipo de olhete
Olhetes, virada de ¼ de volta, virada de ¾ de volta, hook (bending)
2º virada: completa, berlim
Olhete redondo: normal e berlim

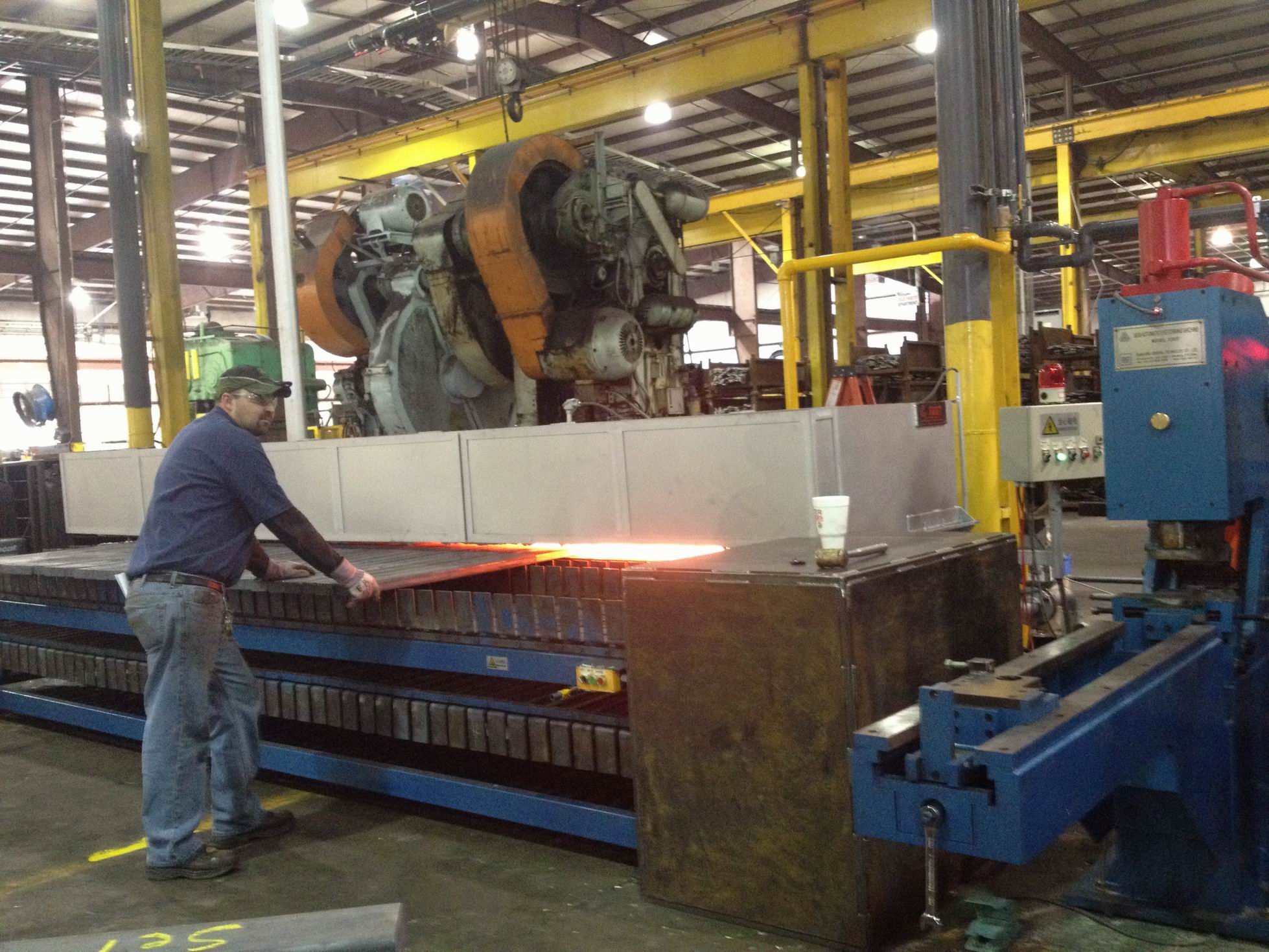

Forja de Aquecimento de Pontas

Principais parâmetros da forja (pode ser customizada):


1
Dimensões da câmara (mm)
5000 ×350 ×300 mm (c × l × a)
2
Dimensões do contorno (mm)
5440 × 1070 ×1410 mm (c × l × a)
3
Dimensões do transportador (mm)
6000 x 1000 x 850 mm (c × l × a)
4
Transportador interno na câmara feito em aço inoxidável (Cr25Ni20)
Outras peças do transortador fabricados com aço mola convencional.
5
Direção de carga
Opera da esquerda para a direita
6
Combustível
GLP ou gás natural
7
Temperatura de trabalho
≤1100℃
8
Precisão de temperatura
±10℃, controle de temperature automático.
9
Eficiência
Dois queimadores ≤ 7.5 s/ponta para aquecimento de uma secção de 15 × 90 × 150 mm (e × l × c)
