  • Linha de Tratamento Térmico

Linha de Tratamento Térmico

Detalhes

Linha de Tratamento Térmico

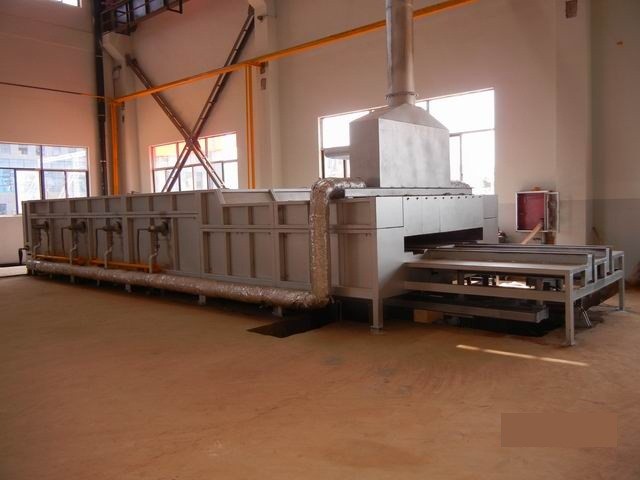

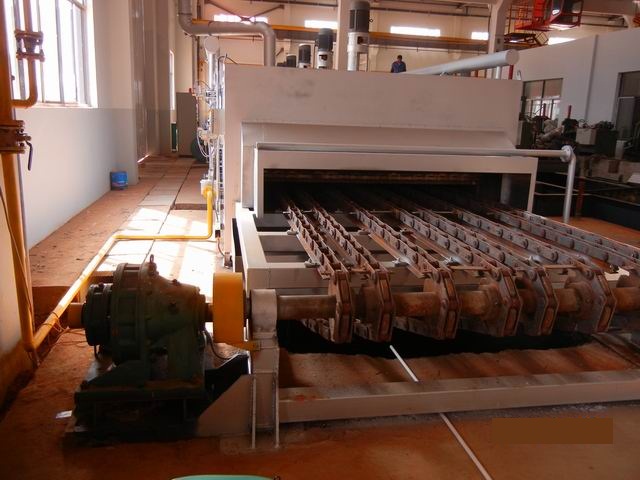

Forno de Têmpera
Principais parâmetros técnicos para o forno de têmpera

Especif. da mola:         Comprimento: 250～2000mm
 Espessura: 6～25 mm
                        Largura: 45～120mm
                        Lâmina padrão: 20x90x1500mm
Combustível:            GLP
Pressão do gás:          3000-5000 Pa
Dimensões internas da câmara (c*l*a) : 9150mm×2200mm×650mm/350mm
O forno tem um segmento de pré aquecimento e um de. A altura do segmento de pré aquecimento é 350mm. A altura da câmara de aquecimento é 650mm.
Dimensões externas（mm）(c*l*a)

Altura do fosso
11650×3950×3300mm（do chão à saída do trocado de ar quente)
1000mm
Temperatura de trabalho
1100 ºC
Quantidade de queimadores
8, Localizados na laterais
Controle de temperatura
Duas zonas, com controle independentes
Tolerância de controle
≤１０ºC.
Uso da série SR, instrumento de controle de temperatura inteligente Japão.
Capacidade
≥ 2.5 ton/h（lâmina padrão: 20x90x1500mm）
2 walking beams, o vão das vigas
780 mm
Consumo de combustível
40 a 45 kg GLP/ton de mola (valor calórico de 1kg de GLP é 10.000 kcal/h)
Uso de controlador lógico programável CLP OMRON para controle das vigas oscilantes (WB).

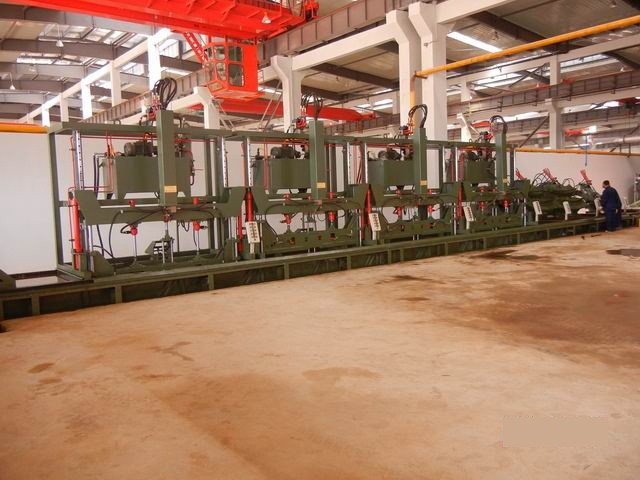

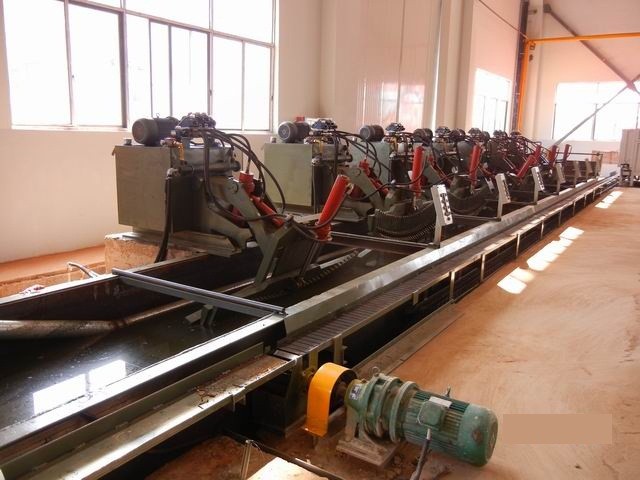

Máquina de Tempera (Arqueadeira) e Sistema Transportador

Todo o sistema de transporte, incluindo a esteira fica dentro do tanque, redutor, eixo e corrente transportadora de lâminas quentes entre forno e tanque etc.
 Principais parâmetros técnicos para a Máquina de Têmpera

Pressão de operação
６MPa
Força de conformação
≥３０kN
Dimensões máximas das lâminas
CHJ-2000: 1900mm×160mm×25mm      Altura máxima: 260mm
CHJ-1800: 1700mm×160mm×25mm      Altura máxima: 260mm
Unidade hidráulica equipada com trocador de calor, a temperatura para trabalho continuo não excede 55ºC.Válvulas hidráulicas da equivalentes a Rexroth, Beijing.
Construção da estrutura em chapas soldadas com material Q235.
Quando desligado, a lâmina quente pode ser imersa no óleo automaticamente.
Abertura maxima
350mm
Altura da garra mais alta
180mm
Sistema CLP Siemes individual por arqueadeira.














Máquina de Têmpera (Arqueadeira) com Endireitadeira
Principais parâmetros técnicos

Esta máquina é usada para endireitar a lâmina quente na linha de tratamento térmico, conectada ao transportador de transmissão de lâminas quentes.
Para a máquina de endireitamento, dois tipos de estilos são opcionais: transportador de correntes ou de roletes.
A máxima largura de passe da máquina é 180 mm.
Acionado por sistema hidráulico
Força máxima de endireitamento
15 ton
Dimensões da lamina quente
Comprimento máx.                  2000 mm（2200 mm como opcional）
Range de espessuras               10~30 mm
Velocidade de transmissão
60~100 m/min ajustáveis
Comprimento da transmissão
3000 mm (Pode ser extendido até 5000 mm)
Altura de trabalho
400 mm (pode ser alterado conforme necessidade do cliente)
Potência instalada
11 kW

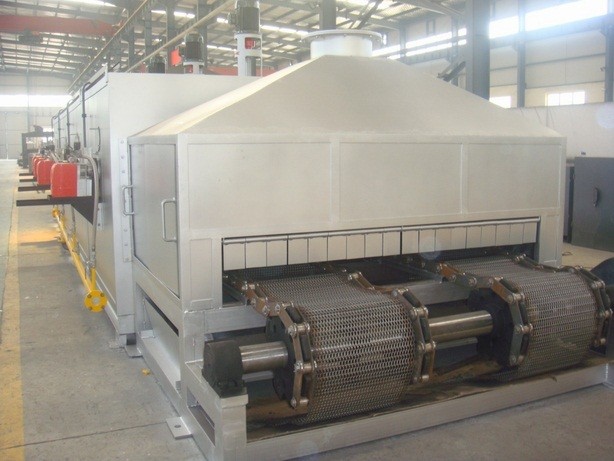

Forno de Revenimento
Principais parâmetros técnicos

Dimensões
10000 × 2200 × 650/350 mm
Dimensões externas
14100 × 2840 ×1920 mm
Comprimento máx. da lâmina
2100 mm
Espessura máxima da mola
30 mm
Temperatura máxima de trabalho
≤700 ºC
Precisão do controle de temperatura
±5 ºC
Velocidade da corrente
50～220 mm/min
Eficiência
≥2 ton/h (1500 x 90 × 15como padrão)
Combustível
Gás natural
Consumo de combustível
25 Nm3/ton
Resfriamento das lâminas
Spray de água
Quantidade de queimadores
8 pçs
Quantidade de controladores
4 pçs
Data logger para a curva de temperatura (sem papel)
1 jogo com 4 canais
A chaminé de extração de fumaça padrão fica 10 m acima da abertura de exaustão de fumos.
