  • Máquina de Stress Shot Peening (Jato de Granalha Tensionado)

Máquina de Stress Shot Peening (Jato de Granalha Tensionado) Com projeto especial, podemos customizar a máquina para 2 ou 3 turbinas, até mesmo 4 turbinas. A linha padronizada de Stress Shot Peening consiste de: 1. Máquina principal de Shot Peening com 3 turbinas (2 ou 4 turbinas dependendo da escolha do cliente). 2. Prensas e sistema transportador i. Prensa hidráulica de montagem (stress) de 20 ton (15 ou 30 ton disponível) ii. Transportador de alimentação iii. Transportador de descarga iv. Prensa hidráuica de desmontagem de 20 ton (15 ou 30 ton disponível) v. Transportador entre alimentação e descarga 3. Caixas (jigs) fabricados em aço mola (ou com aço Mn13 com custo adicional) 4. Coletor de pó

Detalhes

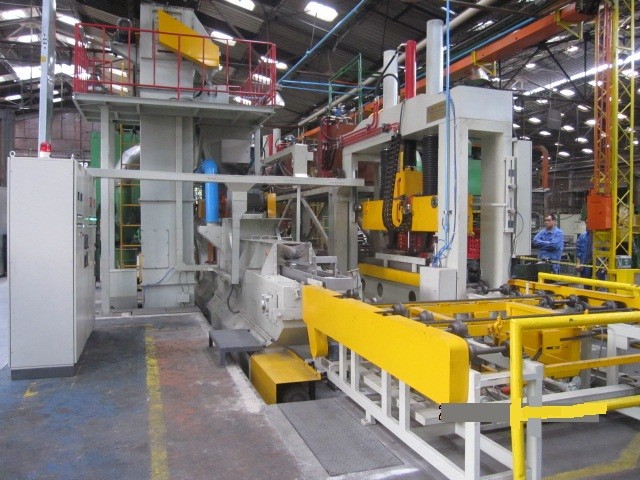

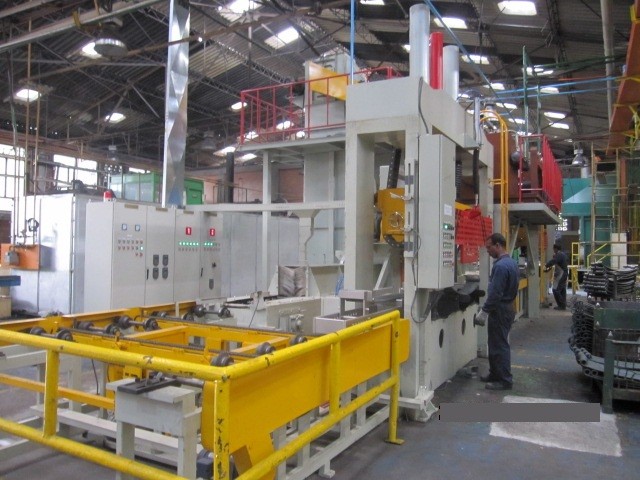

Máquina de Stress Shot Peening (Jato de Granalha Tensionado)


Com projeto especial, podemos customizar a máquina para 2 ou 3 turbinas, até mesmo 4 turbinas.
A linha padronizada de Stress Shot Peening consiste de:
1.      Máquina principal de Shot Peening com 3 turbinas (2 ou 4 turbinas dependendo da escolha do cliente).
2.      Prensas e sistema transportador
                                                               i.    Prensa hidráulica de montagem (stress) de 20 ton (15 ou 30 ton disponível)
                                                             ii.    Transportador de alimentação
                                                            iii.    Transportador de descarga
                                                           iv.    Prensa hidráuica de desmontagem de 20 ton (15 ou 30 ton disponível)
                                                             v.    Transportador entre alimentação e descarga
3.      Caixas (jigs) fabricados em aço mola (ou com aço Mn13 com custo adicional)
4.      Coletor de pó

Principais parâmetros técnicos para a Máquina de Stress Shot Peening

1
Dimensões da linha
Cerca de 18 m (c) × 8 m (l) × 5,5 m (a) e 1,5 m de fosso (dimensões não incluem o coletor de pó, o qual será alocado ao lado de fora da fábrica)
2
Número de turbinas
3 turbinas (tipo: SPENCE, 180-5RA ou outras)
3
Tipo de Granalha
S390    Ø padrão 1.0 mm   Tela # 18  SAE-J444
4
Intensidade (com stress)
Almen C = 0,008” +/- 0,002” (Velocidade ≤ 4 m/min)
5
Cobertura da face superior
≥ 98 %
6
Largura do transportador
240 ~ 260 mm
7
Tipo de transportador dentro do túnel
Corrente coberta com placas + estilo de corrente
8
Velocidade da esteira
1 ~ 6 m/min (ajustável)
9
Potência instalada
Cerca de 150 kW
10
Alimentação da prensa de carregamento
Manual
11
Alimentação de prensa de descarga
Manual
12
Prensa de carregamento para fixação da lamina no jig (caixa)
Automática
13
Prensa de descarga para soltar a mola do jig (caixa)
Automática
14
Retorno dos Jigs (caixas) entre estações
Automática
15
Curso máx. do cilindro da prensa
700 mm
16
Comprimento do Jig (caixa)
2400 mm
17
O tempo de ciclo é menor do que 35 segundos. (Isto significa que a cada 35 segundos, um Jig (caixa) passa pela mesma posição. Porém, como o operador é que carrega os Jigs manualmente, a produtividade vai depender da velocidade de alimentação do trabalho do operador).
18
Para larguras de laminas menores que 90mm, duas laminas podem ser inseridas no mesmo Jig (caixa), já para as maiores a alimentação deve ser individual.
