  • Máquina de Shot Peening (Jato de Granalha)

Máquina de Shot Peening (Jato de Granalha)

Detalhes

Máquina de Shot Peening (Jato de Granalha)

Principais parâmetros técnicos da máquina

1
Dimensões da linha
9 m (c) × 1 m (l) × 7 m (a) e 1,4 m de fosso (dimensões não incluem o coletor de pó, o qual será alocado ao lado de fora da fábrica)
2

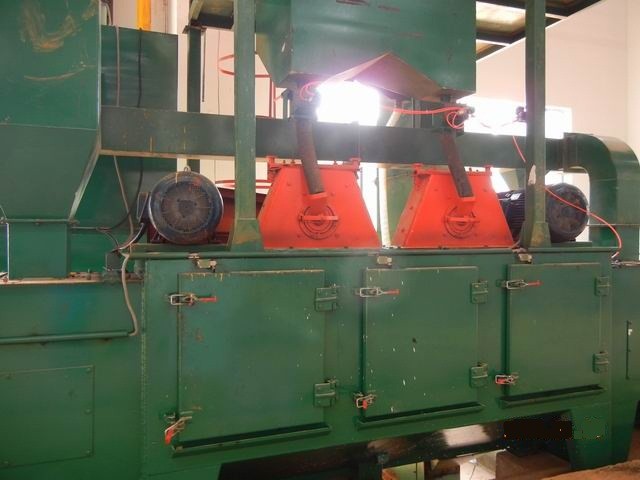

Número de turbinas
2 turbinas (tipo:180-4RK) 30 kW x 2 = 60 kW
3
Motor para a rosca, transportador e elevador
Cerca de 17 kW
4
Quantidade de granalha
400 kg/min x 2
5
Tipo de Granalha
Ø1,0 a 1,2mm（esfera de ferro fundido) HRc ≥ 50
6
Intensidade
0,18 Almen C (velocidade ≤ 4 m/min)
7
Cobertura da face superior
≥ 98 %
8
Largura do transportador
260 mm
9
Largura do transportador efetiva
240 mm
10
Tipo do transportador dentro do túnel
Corrente coberta com placas + estilo de corrente
11
Revestimentos internos
Aço Mn13 com 10mm de espessura, fixado na câmaracom parafusos e com instalação sobreposta, projetado para maior mantenabilidade)
12
Velocidade da esteira
1 ~ 7 m/min (ajustável)
13
Altura de trabalho
800 mm ou conforme a escolha do usuário
14
Potência instalada
Cerca de 80 kW

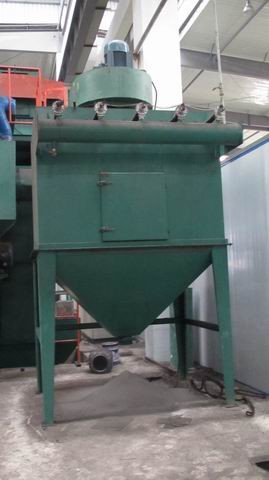

Principais dados técnicos para o Coletor de Pó

1
Material do componente de filtragem
Feltro agulha de fibra de foliester antiestático
2
Número de componentes de filtragem
42 peças
3
Modo de limpeza do pó
Limpeza com elevada contrapressão na linha
4
Fluxo de ar
Cerca de 14000 m3/h
5
Área de filtragem
Cerca de 190 m2
6
Eficiência de limpeza de pó (%)
99 %
7
Transportador de rosca
LS200 power 2,2 kW x 4p
8
Dimensões (mm)
1990 x 1280 x 3900
9
Peso
Cerca de 4000 kg
